恒溫晶振簡介：OCXO晶振可以使用常見的AT切割或SC切割（應力補償）石英晶體。SC切割晶體OCXO于1974年首次開發，更適合于升高的工作溫度，并提供低相位噪聲和更好的老化特性。OCXO的短期頻率穩定性通常在幾秒內為1 x 10 -11，每天約為5 x 10 -10。長期OCXO老化通常通過在一段時間內100％測試來評估。

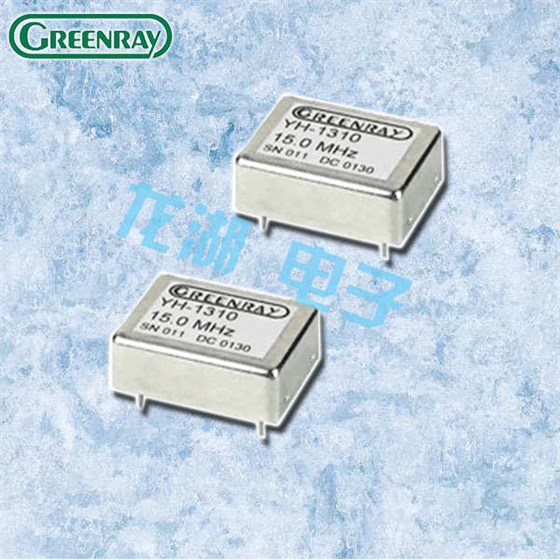

烤箱控制的晶體振蕩器 - 通常稱為OCXO晶振--通過將石英晶體諧振器安裝在其自己的穩定烘箱中來實現參考頻率穩定性。通過在應用環境溫度范圍內工作時保持穩定的內部溫度，OCXO晶振可提供非常穩定的頻率源。

OCXO烤箱通常包括一個或多個加熱元件，并且由于電路中的其他電氣元件也易于漂移，因此整個振蕩器電路容納在烤箱內。閉環電路中的熱敏電阻溫度傳感器是控制加熱器功率和精確控制爐溫的最常用方法。由于烤箱的運行溫度高于整個工作溫度范圍，因此OCXO晶振需要預熱時間通電后。

在預熱期間，由于設備從室內環境加熱到較高的內部爐溫，因此需要更多功率。預熱期間頻率會漂移，直到OCXO晶振達到設定的工作溫度。對于商業/工業應用，OCXO晶振烘箱溫度通常設定為75°C至80°C，但可以指定更高和/或更寬的范圍（例如，90°C至> 100°C）。

OCXO晶振具有低相位噪聲，緊密頻率與溫度穩定性以及出色的長期老化性能等優點，特別是在使用SC切割晶體時。與溫度補償晶體振蕩器 - “TCXO”不同，OCXO柱箱溫度設置為高于最高工作環境溫度的溫度，以便通過使用熱敏電阻溫度傳感器來維持溫度控制。建立適當?shù)暮嫦錅囟群螅w將被指定為具有轉折點，在該轉折點處，傳感器在烘箱中看到的溫度下頻率與溫度斜率接近零。
