晶振作為電子產品的必需品,在選型,參數等各方面都需要謹慎,這關系一個電子產品是否能夠正常運行工作.當然除了選型,后面還有一系列的事項同樣重要,如晶振在安裝時需要注意哪些方面.沒有正確安裝可能會導致晶振不振動,停振等現象,該篇文章龍湖電子介紹安裝水晶單元的要點以及對于PCB布局.

安裝水晶單元的要點

機械應力

對于晶體單元安裝,建議使用具有光學定位功能的機器,以防止施加過大的機械應力.

在進入批量生產之前,請確保已使用貼片機進行評估.不要使用機械定位機器.

焊接

通過回流焊接焊接石英晶振單元.

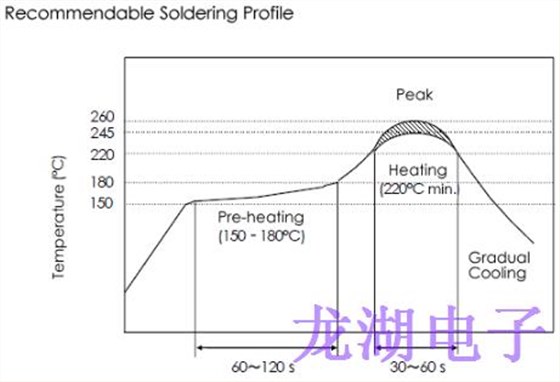

請參閱下表,了解我們推薦的助焊劑,焊料和焊接配置文件.

推薦的助焊劑和焊料

※組件應在表面上進行測量.

洗滌/剝離

保形涂層或洗滌不能應用于晶體單元,因?yàn)樗皇敲芊獾?/span>

對于PCB布局

當您設計PCB布局時,必須“1)防止降低負電阻”和“2”以防止EMI問題“.

振蕩電路的模式長度振蕩電路中的信號模式的長度應盡可能短,以最大限度地減少雜散電容/電感.通孔不應用于有源晶振振蕩電路,因?yàn)樗鼤?dǎo)致較大的EMI.

振蕩電路周圍的圖案的影響

當接地和振蕩電路之間的寄生電容變大時,接地或信號路徑不應位于多層電路板的中間層中以與振蕩電路重疊.

由于振蕩裕度不足,大的雜散電容可能導致振蕩停止.位于C-MOS逆變器輸入附近的信號路徑可能會產生EMI,因?yàn)椴ㄐ沃械脑肼暠环糯?

接地圖案的電氣屏蔽

如果放置電氣屏蔽的接地區域,請將其放在電路板的與石英晶振振蕩電路相對的表面上.如上所述,中間層中的接地圖案可以引起振蕩裕度.振蕩電路周圍的接地圖案不應太靠近振蕩電路,以防止大的雜散電容.
