美國IDT時鐘晶體振蕩器的優勢，美國IDT公司是一家小有名氣的頻率元器件供應商，主要向市場提供低成本高精度的石英晶振，時鐘振蕩器，有源石英晶振等產品，伴隨著行業快速發展，對于IDT公司而言，也迎來極大的挑戰，為了能夠突破目前的困境，實現快速增長，IDT公司結合目前的市場需求，憑借著自身獨特的創新能力，專注于打磨品質優良，性能出色的產品，產品一經推出便得到市場極佳的反響，并為IDT公司未來發展打下基石。

每位產品設計師每天都必須處理電磁兼容性(EMC)或電磁干擾(EMI)問題，尤其是在使用石英振蕩器等頻率確定元件時。安裝在石英晶體振蕩器中的ic會產生陡峭、邊緣銳利的側翼，并產生強烈的諧波泛音。擴頻振蕩器是解決這一問題的一種方法，但在許多應用中無法使用。例如，在中心擴展為0.5%的情況下，輸出頻率在f在外0.5%.給定33.333或66.666MHz的頻率，0.5%的頻率調制意味著頻率調制范圍為33.333 MHz±166.665kHz或66.666MHz±333.330kHz，這對精確計時來說太大了。這些應用通常只允許50 ppm，或者說低100倍。50ppm的頻率穩定性相當于33.333MHz時的容差為1.66665kHz，或66.666 MHz時的容差為3.3333kHz。在這種情況下，開發商迄今為止不得不采取非常昂貴的措施來降低EMC–EMI。這已經沒有必要了。Landsberg am Lech的Petermann-Technik基于創新的IC技術——下一代時鐘——提供高度多樣化的SMD硅時鐘振蕩器，具有軟電平輸出信號。軟電平技術是一種可編程輸出信號，通過延長上升時間(t)可以顯著降低LVCMOS輸出信號的諧波含量升高)和下降時間(t秋天).軟電平技術允許根據客戶要求精確調整輸出信號。

軟級別功能的作用

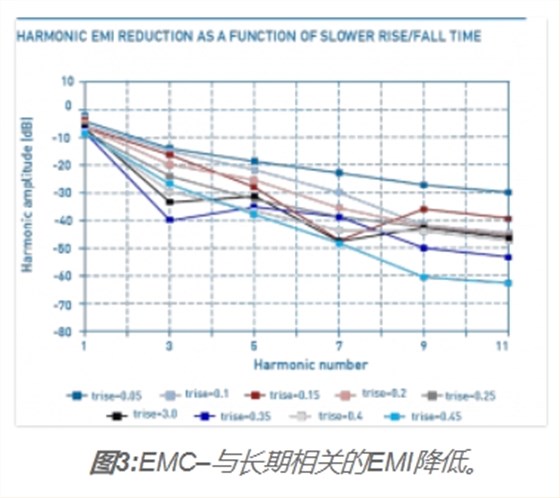

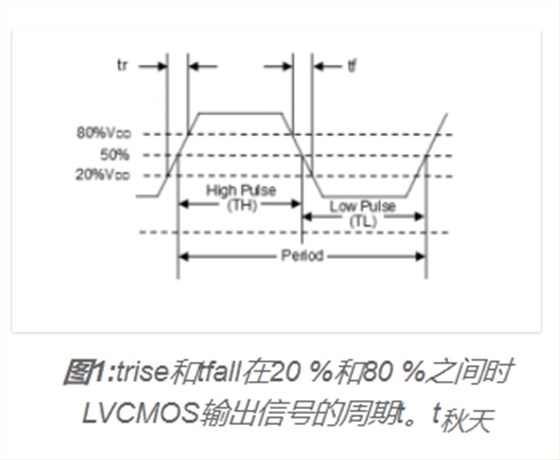

圖1顯示了LVCMOS輸出信號的周期t和t升高和t秋天20 %到80 %之間。圖2顯示了正常LVCMOS方波信號(紅線)與+3.3V電源電壓下的軟電平LVCMOS輸出信號(藍線)的邊沿輪廓直流電。該圖清楚地顯示了SoftLevel函數如何使方波的邊緣變圓(產生類似鯊魚鰭的形狀),從而顯著降低諧波泛音。圖3顯示了EMC–EMI衰減(奇次諧波)與輸出信號周期t的關系。t升高和t秋天與時鐘信號的周期t成比例。美國IDT時鐘晶體振蕩器的優勢.

SoftLevel函數讓開發者付出了什么代價？沒有，因為軟電平功能是LPO、LPOP、HTLPO、WTLPO、UPO、HTLPO-AUT和WTLPO-AUT系列的SMD硅時鐘晶體振蕩器的標準特性。(AUT = AEC-Q100中定義的汽車)。此外，這些振蕩器系列還提供尺寸為7mmx5mm、5 mmx3.2mm、3.2mmx2.5mm、2.5mm x2.0mm和2.0mmx1.6mm的標準外殼，因此可以放置在現有PCB布局上，作為石英振蕩器的直接替代產品。為了使彼得曼技術公司的內部工程能夠給客戶提供最佳建議，并根據應用的具體需求對產品進行編程，開發人員必須確切地說明什么是產品的設計升高/t秋天他在申請中可以接受的次數。正是這種編程——t的延長升高/t秋天–實現諧波泛音衰減。在……里SMD硅時鐘振蕩器電路設計方面，Petermann-Technik的專家建議在電源電壓和接地引腳之間使用0.1 μF去耦電容。這大大降低了電源電壓的影響。

SMD硅時鐘振蕩器的其他優勢
上述系列的SMD硅時鐘振蕩器也可用于2.25至3.63 V的電源電壓范圍直流電。振蕩器可以由該V范圍內的任何電源電壓驅動直接傷害范圍(例如2.5伏直流電10 %，2.8伏直流電10 %，3.0伏直流電10 %或3.3伏直流電10 %).因此，產品開發人員只需針對四種經典電源電壓驗證一個有源振蕩器。這一標準特性為開發人員節省了大量組件鑒定費用，也為供應鏈經理節省了大量采購、管理和存儲組件的費用。大量購買的組件價格較低。當然，軟級別功能也可以在V直接傷害范圍為2.25至3.63 V直流電作為標準功能。作為另一個標準特征，SMD硅時鐘振蕩器具有非常嚴格的頻率容差例如20 ppm 40/85°C、30 ppm 40/105°C和50 ppm 40/125°C。自然，AEC-Q100兼容型振蕩器(HTLPO-AUT和WTLPO-AUT)還具有上述所有功能。

軟電平功能改善了EMC–EMI特性
SMD硅時鐘振蕩器的EMC–EMI特性可以通過簡單地調整t來顯著改善升高和t秋天使用SoftLevel功能，無需任何成本即可獲得輸出信號，這意味著開發人員不再需要采取昂貴的措施來改善其應用的EMC–EMI性能。SMD硅時鐘振蕩器可以直接放置在現有的PCB布局上。此外，給定V直接傷害范圍為2.25至3.63 V直流電和非常嚴格的標準頻率容差，可以為元件鑒定、采購、管理和存儲節省大量資金。
