規格
| 型名 | NH14M09TB | |
|---|---|---|
| 尺寸大小 (L × W × H : mm) | 14.3 × 9.4 × 6.5 | |
| 額定頻率fnom(MHz) | 19.2 | |
| 電源電壓VCC(V) | +3.3 | |
| 負載阻抗CL(pF) | 15 | |
| 工作溫度范圍 (*1)Topr(°C) | -40 to +85 | |
| 保存溫度范圍Tstr(°C) | -40 to +85 | |
| 消耗電力PCC(W) | 起動時 | Max. 2.0 |
| 穩定時, at +25°C | Max. 1.0 | |
| 頻率偏差Δf/fnom | at +25°C, Vcont=Center, 出貨時點 | Max. ± 500 × 10-9 |
| 頻率溫度特性Δf/f | 在工作溫度范圍下 | Max. ±30×10-9 |
| 電源電壓變動的頻率特性Δf/f | VCC± 5% | Max. ± 5×10-9 |
| 老化率Δf/f | 以接入電源30日后的頻率為基準 | Max. ± 3 × 10-9/ day |
| Max. ± 300 × 10-9/ year | ||
| 穩定化時間 (min.) | 在+25°C下，以通上電源60分鐘后的頻率為基準來調整頻率偏差至指定偏差以內所需的時間 | Max. 5 / within ± 60 × 10-9 |
| 頻率可變范圍Δf/f | Vcont= +1.65V ± 1.65V | |
| Min. ± 2 × 10-6 | ||
| 輸出電壓 |
LVCMOS VOL: Max. +0.4 V VOH: Min. +2.4 V |
|
| 波形對稱 (%) | at +1.65V | 45 to 55 |
| 規格料號 | NSC5213A | |
小型,且具有優良的頻率溫度特性.
具有優良的老化率.
具有優良的相位噪聲特性.
可對應寬溫范圍.
采用了耐環境性能優良的的氣密封止包裝

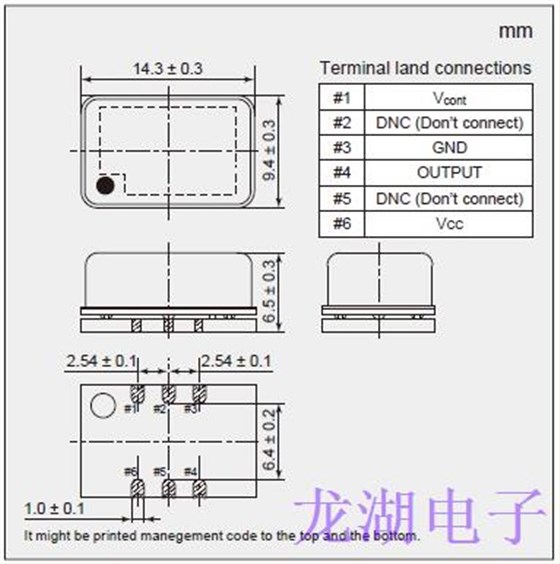

外形尺寸
