石英晶體諧振器的有源元件是一個機械振動板("晶體元件"),由單晶石英切割而成,具有與晶軸的精確定向.諧振器在高真空下用鋁,銀或金電極電鍍,并用冷焊或電阻焊接工藝氣密密封到合適的外殼中.元件的物理尺寸及其與軸的方向將特別決定共振頻率,其初始精度,電性能和溫度系數.

KVG晶振的應用專注于電信網絡,如ATM,SDH,SONET,移動系統,如GSM,CDMA,WCDMA,3G和UMTS以及電子計量.所有這些領域都需要高精度,可靠性和長使用壽命,以確保高系統可用性.

KVG石英晶振技術有限公司推出全新的密封SMDOCXO,具有完整的Stratum3性能,甚至更好.例如,在最壞情況下,24小時內的總穩定性保證為±0.16ppm.

KVG的工程師使用非常小但高度精確的SC切割石英,開發出新的高穩定性OCXO,可顯著擴展潛在的應用范圍.

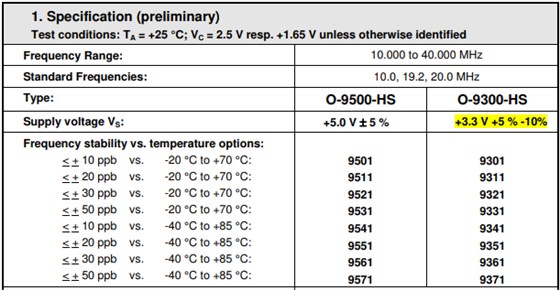

O-9000-HSOCXO參數表

新型O-9000-HSOCXO系列采用非常小的14mmx9mmx8.5mm貼片晶振封裝.盡管尺寸較小,但這些OCXO在-20至+70°C的溫度范圍內具有比±10ppb更好的頻率穩定性.甚至用于工業溫度范圍為-40至85℃,按照Telcordia的標準GR-1244和GR-253-CORE層3和ANSIT1.101時鐘或歐洲標準ITU-TG.頻率穩定性的要求812類型符合IV和G.813選項1.這些規定的頻率穩定性在20年內優于±4.6ppm,24h'保持穩定性'優于0.32ppm峰-峰值.

此外,這款OCXO晶振在連續工作時的功耗僅為0.5瓦,功耗非常低.振蕩器由3.3V供電,并具有HCMOS輸出.

O-9000-HSOCXO尺寸圖

標準頻率通常為10MHz,12.8MHz,19.2MHz,20MHz,25MHz和38.88MHz.經咨詢KVG后,可提供定制頻率.

典型的應用是網絡和同步單元以及通常專業的電信系統.其他可能的應用是GSM或WIMAX基站的頻率源.所謂的Picocell和Femtocell基站需要非常小且價格低廉的OCXO晶振,并且在幾天內具有良好的保持穩定性.
