Jauch如何正確的選擇石英晶體Q 0.032768-JTX310-9-20-T1-HMR-LF或者振蕩器？

Jauch是頻率產品解決方案公司，提供石英晶體、晶體振蕩器和電池技術的主要專家之一。我們成立于1954年，現在是頻率控制產品領域的領先公司之一，也是鋰離子和鋰聚合物電池新興市場的公認專家。Jauch進口晶振頻率控制產品按照最高質量標準生產和配置。因此，即使在極端條件下，對于最復雜的半導體芯片，它們也能可靠地設定速度。

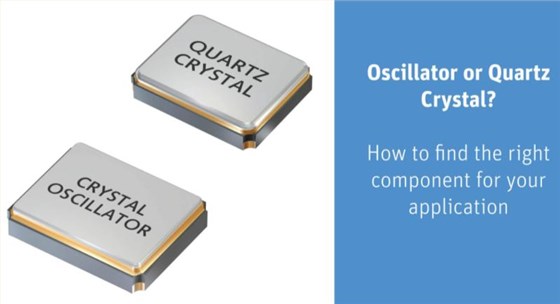

振蕩器還是石英晶體？如何為您的應用找到合適的組件

使用時振蕩器內部安裝電路的所有組件已經完全匹配。與帶電路的石英晶體相比，石英晶體振蕩器通常占用更少的空間。振蕩器總是包含一個頻率控制元件，在我們的例子中是一個石英晶體。這是插入到皮爾斯電路，這導致石英晶體振蕩。

Jauch如何正確的選擇石英晶體Q 0.032768-JTX310-9-20-T1-HMR-LF或者振蕩器？

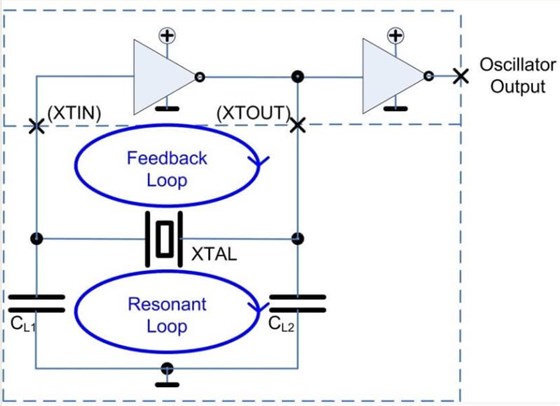

振蕩器電路

因此，振蕩器是最節省空間的選擇:一切都很緊湊，內置在一個組件中，開發人員不必圍繞壓電晶體設計電路。該元件特別適合小批量生產，因?yàn)樗鼰o(wú)需對電路元件進行耗時的優化和調諧。

振蕩器的另一個優點是，當使用石英晶體時，面積與厚度的比率不得低于某個值。如果不保持這個比例，它將對電參數產生負面影響。這意味著低頻（10 MHz以下）無法在更小的設計中處理。這一限制不適用于振蕩器，因?yàn)檎袷幤鲀?nèi)部有一個IC。這同樣適用于頻率更高的電路，在這里，石英晶體也更快地達到其物理極限。由于內部集成電路，還可以通過溫度進行補償（TCXOs）。這允許開發人員有更多的操作空間來滿足相應應用程序的要求及其外部影響。這種偏差還允許頻率穩定度為百萬分之+-0.05。在最好的情況下，石英晶體的含量低于百萬分之+-10。
