輪廓同心度對晶體諧振器加速度的影響靈敏度

石英晶體諧振器一直是一個具有挑戰性的問題幾十年來的諧振器設計結構對稱性諧振器和安裝組合已在過去的工作中展示過,無論是理論上還是實踐上,都要有很強的影響力加速度靈敏度,以及專業結構開發大大提高了性能,但是,有機載雷達系統等應用是對進一步改進的持續需求.

設計了許多實用的高穩定度諧振器需要良好加速度靈敏度的產品也是受其他屬性約束,如高品質因子,和這些約束通常會導致低頻泛音具有完全輪廓的諧振器元件設計的裝置,在這紙張,輪廓形狀的同心度對其影響考慮輪廓諧振器中的石英盤,結果如下提出表明之間有很強的相關性從空白中心和加速度的輪廓偏移諧振器的靈敏度,還描述了方法測量相對于周長的輪廓位置磁盤.

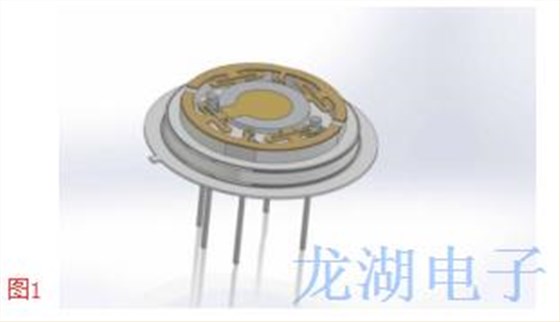

使用平面安裝設計配置定位與諧振器元件的中心平面如圖1所示外圈是一種牢固附著的剛性陶瓷結構石英晶體基部和環和空白之間是一個基本上平面的陣列結構也提供了減少在石英諧振器的靜態應力下,這種設計方法有取得了優異的性能,具有g敏感性的結果在某些情況下,低于10-10/g,同時Q仍然表現良好和相位噪聲,然而,通常情況下是水晶參數,通常有性能分布每個制造組中的g敏感性,這導致產量生產調度中的問題和不可預測性,這里報道的工作旨在找到這些的根本原因異常結果,側重于輪廓同心度.

加速度靈敏度,有時稱為g敏感度,過去已經廣泛討論了石英晶體諧振器的問題幾十年,該參數在應用程序中最重要需要良好的相位噪聲,但設備暴露在哪里高振動場,一個很好的例子就是頻率直升機雷達系統的參考,理論工作由蒂爾斯滕和周等人基本上得出的結論是石英諧振器具有完美的空間對稱性諧振器元件和安裝結構將呈現零g敏感性,設計師提出并實施了實用裝載設計近似對稱結構的目的實現低加速度引起的頻移.

他們也看著使用精心定位的腫塊沉積在上面空白表面修改共振位置模式,從而提高g靈敏度,這種技術可能對于平面,高頻進口諧振器設計非常有用,但在典型的低頻,低相位噪聲設計中,根據需要,空白幾何形狀是輪廓的,并且在這些情況下電極表面上的增量質量負載變化對模式形狀的影響很小.很多別的作者討論了實踐和理論上的考慮實現低加速度靈敏度,包括還開發了實用的設計在法國從20世紀70年代起以高度的形式出現復雜的BVA結構,利用石英橋諧振器元件以及多個石英元件和導電結構為其提供對稱支撐諧振器.

已經確定了幾種可用于的方法測量石英中輪廓形狀的同心度諧振器空白,在10MHz的頻率上建立了一個實驗泛音QRM產品比較輪廓偏移與加速度靈敏度的測量值,正如預期的那樣這種晶振產品類型,兩者之間有明顯的相關性參數,積極的結果促成了一系列的改進輪廓加工過程的發展,以及導致產品質量和產品質量的顯著提高讓.
