科技的變化和發展帶動了各個行業的經濟發展動向.與此同時,要求也越來越高.現在的電子產品,智能產品以及一些高科技的產品對電子元器件的要求越來越高,就拿電子產品基本的電子元件貼片晶振來講,現在的電子產品全都往小型智能化方面發展,這也意味著所使用的貼片晶振以及其他的電子元件也是一樣的采用小型體積,小型的晶振產品有著更高的技術和工藝,在性能及抖動等其他方面都具有比較大的優勢和特點,提供給電子產品更多更高的性能.而該篇文章主要介紹來自美國的NEL CRYSTAL各種技術抖動的比較.關于這個品牌不知是否有所耳聞呢

NEL Crystal是開發和制造前沿頻率控制產品的技術引領者,主要生產各種水晶器件,如差分晶振,貼片晶振,石英晶體振蕩器,溫補晶振等一系列的石英晶振系列.廣大客戶選擇NEL為需要具有挑戰性能規格的石英晶體振蕩器的應用提供完善的解決方案,例如超低相位噪聲,超低功耗和超高頻能力.憑借在美國和菲律賓的先進的制造地點,NEL CRYSTAL的制造模式提供了在全球范圍內與其多樣化產品組合競爭所需的靈活性,更高復雜度的頻率控制解決方案在NEL的美國工廠生產,而更高產量,更低成本,更復雜的頻率控制解決方案則在NEL菲律賓工廠生產.NEL頻率控制可根據客戶目標和要求優化石英晶振相位噪聲性能.

各種技術的抖動比較

抖動受到振蕩器內部許多變量的影響.這些變量的大部分與我們看到的導致頻率長期變化的源相同,例如電容隨溫度變化,傳播延遲隨溫度和電壓變化,晶體頻率隨溫度變化等.頻率變化量取決于機組所處的條件.通過將晶體移動量與電路負載電容的給定變化(定義為可拉性)進行比較,可以比較晶體技術對這些變量的敏感度.選擇了三種技術進行比較,1.傳統的大塊晶體在第五泛音響應2上工作.SAW濾波器,以及3.工作在基本響應上的倒置臺面晶體(倒置臺面在某種程度上描述了蝕刻掉體晶體的中心以獲得非常高的頻率基本頻率而不損失較低頻率體晶體的強度的過程).由于每種技術的特性都隨頻率而變化,因此選擇了固定的310MHz作為比較.

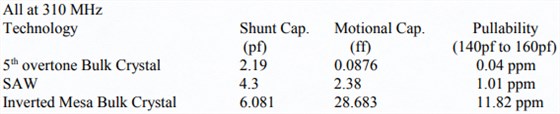

從這個比較來看,第五泛音體晶體最堅硬,或者最不可能隨著電路的變化而移動,SAW排在第二位,倒臺面最差.因此,假設電路對于所有三種有源晶振類型都相同,與SAW和倒置臺面類型相比,第五泛音晶體的抖動會更低.

對于給定的設計,其他因素也會導致抖動問題.電路復雜性和特定的振蕩器設計配置(所選的實際電路及其工作負載電容)會導致抖動變化.振蕩器封裝內部的電源去耦將有助于減少電源噪聲引起的抖動.通過金屬面封裝晶振或金屬蓋的EMI屏蔽(形成法拉第屏蔽)將減少來自周圍區域的EMI影響.
