晶振設計,過程中的建議

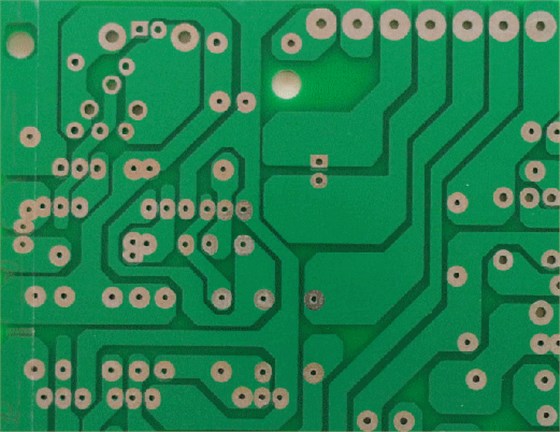

1,在PCB布線時,石英晶體振蕩器電路的走線盡可能的短直,并盡可能靠近MCU.盡量降低振蕩電路中的雜散電容對晶振的影響.

2,PCB布線的時候,盡量不要在石英晶振下面走信號線,避免對晶振產生電磁干擾,從而導致振蕩電路不穩定.

3,如果你的PCB板比較大,晶振盡量不要設計在中間,盡量靠邊一些.這是因?yàn)榫д裨O(shè)計在中間位置會因PCB板變形產生的機械張力而受影響,可能出現不良.

4,如果你的PCB板比較小,那么建議貼片晶振設計位置盡量往中間靠,不要設計在邊沿位置.這是因?yàn)镻CB板小,一般SMT過回流焊都是多拼板,在分板的時候產生的機械張力會對晶振有影響,可能產生不良.

5,在選擇晶振的型號及規格參數時,工程師應盡量與晶振大廠商或者專業代理商確認,避免選擇的尺寸或者指標不常用,導致供貨渠道少,批量供貨周期長而影響生產,而且在價格上也會處于被動.

6,帶有晶振的電路板一般不建議用超聲波清洗,避免發生共振而損壞石英晶振導致不良.
