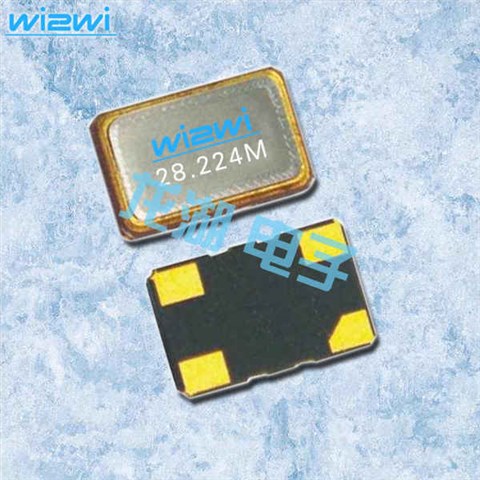

威爾威四腳有源振蕩器,OC5微波通信晶振,OC5-T-26000X-O-D-B-1-R-X，尺寸5.0x3.2mm，頻率26MHZ，輸出邏輯LVCMOS，電壓1.8V，歐美有源晶振，美國Wi2wi振蕩器，5032mm有源晶振，OSC振蕩器，有源晶體振蕩器，石英有源振蕩器，石英晶體振蕩器，時鐘晶體振蕩器，低電壓有源晶振，低功耗有源晶振，低相位有源晶振，低相噪有源晶振，低耗能有源晶振，低抖動有源晶振，微波通信有源晶振，航空航天有源晶振，定位系統有源晶振，交換機有源晶振，測試測量有源晶振，具有低相位相噪的特點。
有源晶振產品比較常用于微波通信，航空航天，定位系統，交換機，測試測量等應用領域。威爾威四腳有源振蕩器,OC5微波通信晶振,OC5-T-26000X-O-D-B-1-R-X.

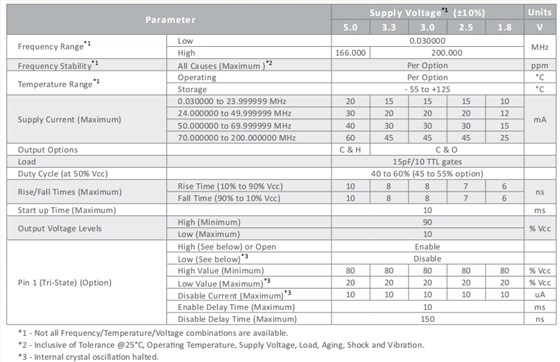

威爾威四腳有源振蕩器,OC5微波通信晶振,OC5-T-26000X-O-D-B-1-R-X參數表
| Parameter | Supply Voltage*1( ±10%) | Units | |||||||||||||||||||||||||||||||||||
| 5.0 | 3.3 | 3.0 | 2.5 | 1.8 | V | ||||||||||||||||||||||||||||||||
| Frequency Range*1 | Low | 0.030000 | MHz | ||||||||||||||||||||||||||||||||||
| High | 166.000 | 200.000 | |||||||||||||||||||||||||||||||||||
| Frequency Stability*1 | All Causes (Maximum )*2 | Per Option | ppm | ||||||||||||||||||||||||||||||||||
| Temperature Range*1 | Operating | Per Option | °C | ||||||||||||||||||||||||||||||||||
| Storage | - 55 to +125 | °C | |||||||||||||||||||||||||||||||||||
| Supply Current (Maximum) | 0.030000 to 23.999999 MHz | 20 | 15 | 15 | 15 | 10 | mA | ||||||||||||||||||||||||||||||
| 24.000000 to 49.999999 MHz | 30 | 20 | 20 | 20 | 12 | ||||||||||||||||||||||||||||||||
| 50.000000 to 69.999999 MHz | 40 | 30 | 30 | 30 | 15 | ||||||||||||||||||||||||||||||||
| 70.000000 to 200.000000 MHz | 60 | 45 | 45 | 45 | 25 | ||||||||||||||||||||||||||||||||
| Output Options | C & H | C & O | |||||||||||||||||||||||||||||||||||
| Load | 15pF/10 TTL gates | ||||||||||||||||||||||||||||||||||||
| Duty Cycle (at 50% Vcc) | 40 to 60% (45 to 55% option) | ||||||||||||||||||||||||||||||||||||
| Rise/Fall Times (Maximum) | Rise Time (10% to 90% Vcc) | 10 | 8 | 8 | 7 | 6 | ns | ||||||||||||||||||||||||||||||
| Fall Time (90% to 10% Vcc) | 10 | 8 | 8 | 7 | 6 | ||||||||||||||||||||||||||||||||
| Start up Time (Maximum) | 10 | ms | |||||||||||||||||||||||||||||||||||
| Output Voltage Levels | High (Minimum) | 90 | % Vcc | ||||||||||||||||||||||||||||||||||
| Low (Maximum) | 10 | ||||||||||||||||||||||||||||||||||||
| Pin 1 (Tri-State) (Option) | High (See below) or Open | Enable | |||||||||||||||||||||||||||||||||||
| Low (See below)*3 | Disable | ||||||||||||||||||||||||||||||||||||
| High Value (Minimum) | 80 | 80 | 80 | 80 | 80 | % Vcc | |||||||||||||||||||||||||||||||
| Low Value (Maximum)*3 | 20 | 20 | 20 | 20 | 20 | % Vcc | |||||||||||||||||||||||||||||||
| Disable Current (Maximum)*3 | 10 | 10 | 10 | 10 | 10 | uA | |||||||||||||||||||||||||||||||
| Enable Delay Time (Maximum) | 10 | ms | |||||||||||||||||||||||||||||||||||
| Disable Delay Time (Maximum) | 150 | ns | |||||||||||||||||||||||||||||||||||

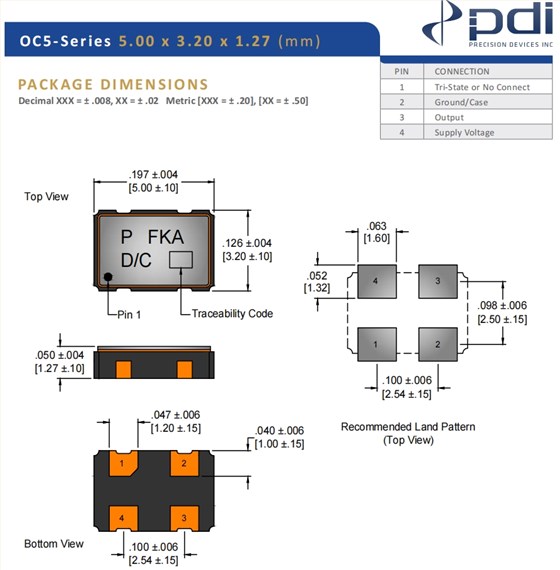

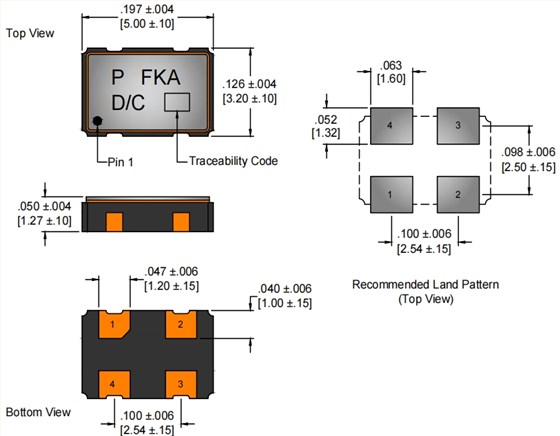

威爾威四腳有源振蕩器,OC5微波通信晶振,OC5-T-26000X-O-D-B-1-R-X 尺寸圖
威爾威四腳有源振蕩器,OC5微波通信晶振,OC5-T-26000X-O-D-B-1-R-X

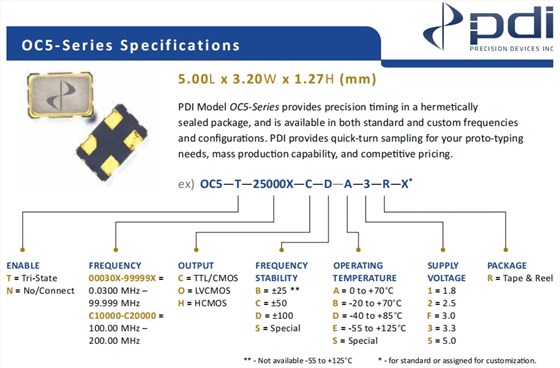

有源石英晶振產品特點:
PDI OC5型系列可在密封封裝，
可提供標準和自定義頻率以及配置。
尺寸5.0x3.2mm
電壓1.8V
工作溫度-20 to +70°C
