為1~200兆赫茲濾波器提供廣泛靈敏性測量方案

大多數應用程序意味著過濾器的準確規格,它們可歸納如下:尺寸,案例過濾頻率帶寬,阻帶衰減,紋波,群延遲,互調等溫度范圍,終止,穩定性,內部過濾器設計和石英晶體制造與HFF晶體等新技術相結合,為客戶提供了較廣的靈敏性,一種非常相似的產品是晶體分辨器,可用于FM解調和測量應用,通常被用于移動通訊,導航,衛星電子設備和準確測量.

根據應用的技術,通常將過濾器分為五種主要類型:

1.單片晶體濾波器:單片晶體濾波器主要用于固定和移動無線電的IF階段.

2.分立晶體濾波器:濾波器主要是具有切比雪夫特性的帶通濾波器(理論紋波0.1DB),根據阻帶范圍內的選擇和通帶范圍內的紋波,可以在切比雪夫設計和巴特沃斯設計(理論紋波0DB)之間選擇濾波器設計,一些過濾器提供內部匹配網絡選項.

3.線性相位濾波器:為了獲得信號和脈沖(數字信號)的低失真傳輸,需要具有線性相位響應或低群延遲失真的晶體濾波器,然而,這些線性相位濾波器(高斯或貝塞爾特性)具有低選擇特性,通過線性相位和選擇濾波器之間的若干傳遞函數(高斯6DB,高斯12DB,EQR),可以實現更好的選擇性而基本上不改變通帶范圍中的群延遲.

4.天線濾波器:在VHF范圍內用作預選或前端濾波器的天線濾波器可抑制不需要的信號,這些濾波器較重要的特性是低插入損耗和良好的互調特性.

5.LC濾波器:LC濾波器是線圈和電容器的組合,而不是使用石英晶體振蕩器,這些濾波器提供更寬的通帶,其形狀因子與晶體濾波器幾乎相同,另一個優點是LC濾波器的雜散響應較低,缺點是LC濾波器的溫度響應較高,因為溫度依賴元件線圈和電容器.

晶體鑒別器:目前,頻率范圍為1MHz至35MHz(優先級從9MHz至25MHz)的晶體鑒頻器,用于線性調頻解調和測量應用,在特定頻率范圍內,陶瓷鑒頻器產生與輸入頻率成比例的DC電壓,斜率的線性度和溫度特性由電參數以及晶體的溫度特性決定.

A:插入損耗為了測量插入損耗,測試適配器被短路并且假想的阻抗在相應的頻率處被補償,產生的衰減值是相應的參考點0.當聲表面濾波器插入測試適配器時,插入損耗是濾波器的較小衰減值與參考點之間的差值.

B:兩個頻率(f1,f2)之間的通帶范圍,其中衰減應該等于或高于特定值,通帶范圍主要與3DB或6DB點有關.

C:通帶紋波是通帶范圍內或通帶的特定范圍內的大和小衰減之間的差.

D:指定紋波的范圍,使用3DB帶寬的80％指定此范圍.

E:阻帶是一個頻率帶,其中相對衰減等于或大于規定值,在圖中,指定的阻帶衰減值為f3和f4。在許多情況下,還指定了形狀因子.

F:末衰減是給定頻率范圍內的衰減與通帶中的較小衰減之間的差異.

G:雜散響應是由石英晶體引起的各種共振，其不對應于濾波器設計的正常晶體頻率.

H:群延遲失真是特定頻率范圍內群延遲的較小值和較大值之間的差.

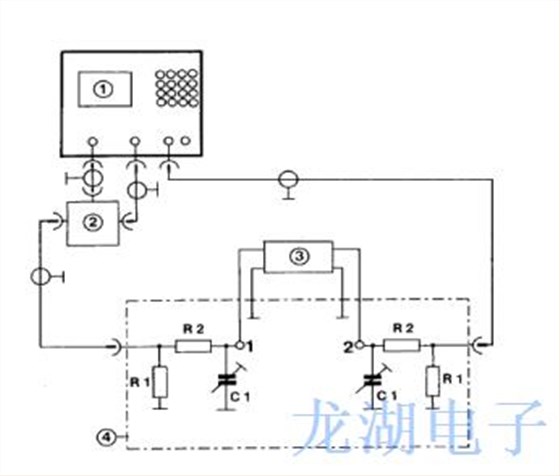

晶體濾波器的測量技術:過濾器的校準和系統控制通過選擇性液位測量或網絡分析儀進行,具體取決于要求,不同的濾波器阻抗通過集成在測試適配器中的變壓器電路適應測量系統阻抗.使用矢量阻抗計在濾波器的頻率處調整測試適配器的阻抗,為了避免輸入和輸出之間的串擾,需小心地輸入和輸出,并且將濾波器外殼接地,為了測量衰減,測試適配器的衰減需要比測試單元的指定衰減好10DB.
