LH-1

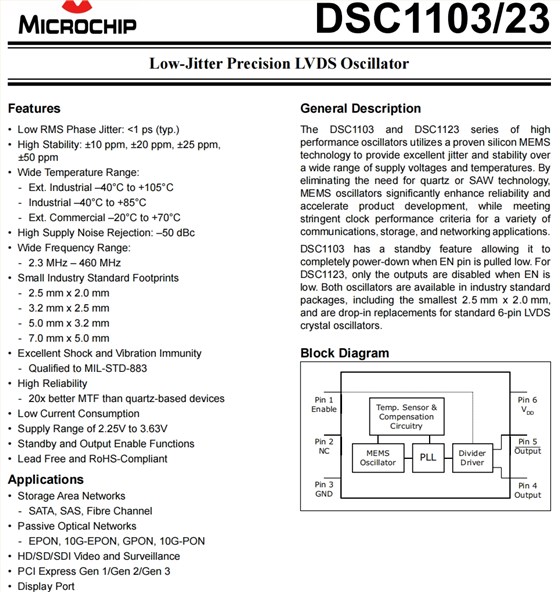

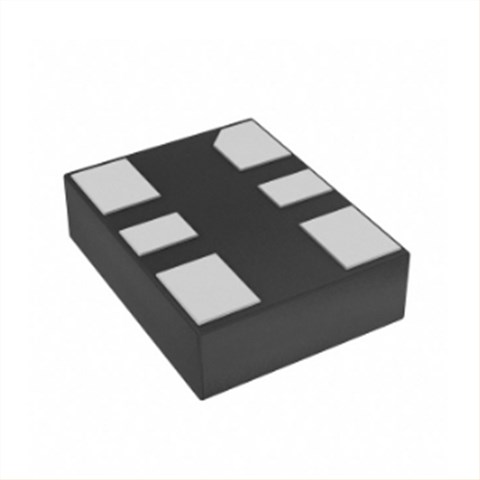

DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振，尺寸3.2x2.5mm，頻率125MHZ，歐美進口晶振，有源貼片晶振，OSC振蕩器，有源振蕩器，差分貼片晶振，差分晶體振蕩器，低抖動晶振，DSC1103和DSC1123系列高性能振蕩器采用了經過驗證的硅MEMS技術提供卓越的抖動和穩定性廣泛的電源電壓和溫度范圍。通過消除了對石英或SAW技術的需要，MEMS振蕩器顯著提高了可靠性和加快產品開發，同時滿足嚴格的時鐘性能標準通信、存儲和網絡應用程序。

DSC1103差分貼片晶振具有備用功能，可用于EN引腳拉低時完全斷電。對于DSC1123，當EN為低的兩種振蕩器都有行業標準封裝，包括最小的2.5毫米x 2.0毫米，是標準6針LVDS的替代品晶體振蕩器.DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振.

LH-2

DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振參數表

Parameters

Sym.

Min.

Typ.

Max.

Units

Conditions

Supply Voltage (Note 1)

VDD

2.25

3.63

Supply Current

IDD

—

0.095

DSC1103, EN pin low; all
outputs disabled.

—

DSC1123, EN pin low; all
outputs disabled.

Frequency Stability

Δf

±10

ppm

Includes frequency
variations due to initial
tolerance, temp., and power
supply voltage.

±20

±25

±50

Aging - First Year

ΔfY1

±5

ppm

One year at +25°C

Aging - After First Year

ΔfY2+

—

<±1

ppm/yr

Year two and beyond at
+25°C

Start-up Time (Note 2)

tSU

T = +25°C

Input Logic Levels

VIH

0.75 x VDD

Input logic high

VIL

0.25 x VDD

Input logic low

Output Disable Time (Note 3)

tDA

Output Enable Time

tEN

DSC1103

DSC1123

Enable Pull-Up Resistor
(Note 4)

RPU

—

kΩ

Pull-up resistor exist.

LVDS Outputs

Supply Current

IDD

Output enabled, RL= 100Ω

Output Offset Voltage

VOS

1.125

1.4

R = 100Ω Differential

Delta Offset Voltage

ΔVOS

Peak-to-Peak Output Swing

VPP

350

Single-Ended

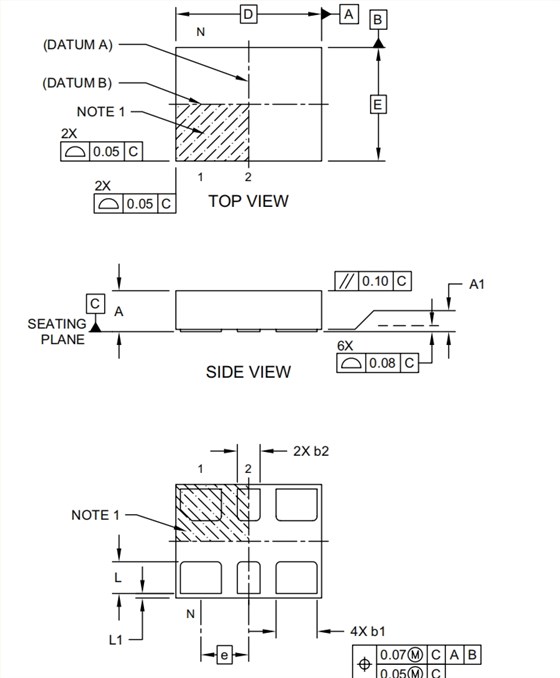

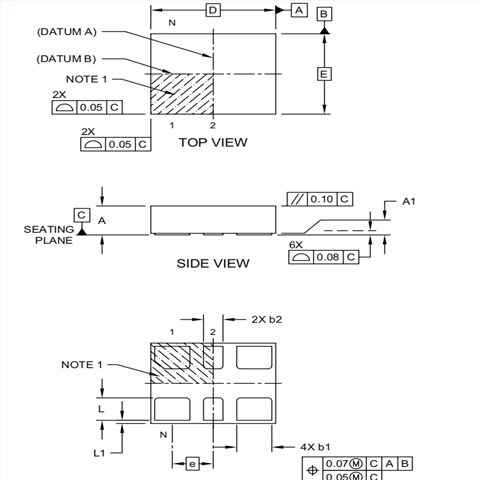

DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振 尺寸圖

差分晶振產品特性：

低RMS相位抖動：＜1 ps（典型值）

高穩定性：±10ppm、±20ppm、±25ppm，±50ppm

寬溫度范圍：

-外部工業–40°C至+105°C

-工業-40°C至+85°C

-外部商用-20°C至+70°C

高電源噪聲抑制：-50 dBc

寬頻率范圍：

-2.3 MHz–460 MHz

小型行業標準足跡

-2.5毫米x 2.0毫米

-3.2毫米x 2.5毫米

-5.0毫米x 3.2毫米

-7.0毫米x 5.0毫米

卓越的沖擊和振動抗擾性

符合MIL-STD-883

高可靠性

MTF是基于石英的設備的20倍

低電流消耗

供電范圍為2.25V至3.63V

待機和輸出啟用功能

無鉛且符合RoHS

更多相關Microchip晶振型號

原廠代碼	品牌	型號	類型	頻率	電壓
DSC1001CI5-033.3333	Microchip振蕩器	DSC1001	MEMS (Silicon)	33.3333MHz	1.8 V ~ 3.3 V
DSC1101DM2-012.0000	Microchip振蕩器	DSC1101	MEMS (Silicon)	12MHz	2.25 V ~ 3.6 V
DSC1001DE5-018.4320	Microchip振蕩器	DSC1001	MEMS (Silicon)	18.432MHz	1.8 V ~ 3.3 V
DSC1101AI2-040.0000	Microchip振蕩器	DSC1101	MEMS (Silicon)	40MHz	2.25 V ~ 3.6 V
DSC1101AI2-080.0000	Microchip振蕩器	DSC1101	MEMS (Silicon)	80MHz	2.25 V ~ 3.6 V
DSC1101AI2-064.0000	Microchip振蕩器	DSC1101	MEMS (Silicon)	64MHz	2.25 V ~ 3.6 V
DSC1124CI5-100.0000	Microchip振蕩器	DSC1124	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1121CM2-040.0000	Microchip振蕩器	DSC1121	MEMS (Silicon)	40MHz	2.25 V ~ 3.6 V
DSC1101DL5-020.0000	Microchip振蕩器	DSC1101	MEMS (Silicon)	20MHz	2.25 V ~ 3.6 V
DSC1101BI5-133.0000	Microchip振蕩器	DSC1101	MEMS (Silicon)	133MHz	2.25 V ~ 3.6 V
DSC1101CL5-100.0000	Microchip振蕩器	DSC1101	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1122NE1-025.0000	Microchip振蕩器	DSC1122	MEMS (Silicon)	25MHz	2.25 V ~ 3.6 V
DSC1123CE1-125.0000	Microchip振蕩器	DSC1123	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1122DI2-200.0000	Microchip振蕩器	DSC1122	MEMS (Silicon)	200MHz	2.25 V ~ 3.6 V
DSC1123CI2-333.3333	Microchip振蕩器	DSC1123	MEMS (Silicon)	333.3333MHz	2.25 V ~ 3.6 V
DSC1123CI2-020.0000	Microchip振蕩器	DSC1123	MEMS (Silicon)	20MHz	2.25 V ~ 3.6 V
DSC1103CE1-125.0000	Microchip振蕩器	DSC1103	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1123CI1-027.0000	Microchip振蕩器	DSC1123	MEMS (Silicon)	27MHz	2.25 V ~ 3.6 V
DSC1123CI2-333.3300	Microchip振蕩器	DSC1123	MEMS (Silicon)	333.33MHz	2.25 V ~ 3.6 V
DSC1123AI2-156.2570	Microchip振蕩器	DSC1123	MEMS (Silicon)	156.257MHz	2.25 V ~ 3.6 V
DSC1123AI2-148.5000	Microchip振蕩器	DSC1123	MEMS (Silicon)	148.5MHz	2.25 V ~ 3.6 V
DSC1123BL5-156.2500	Microchip振蕩器	DSC1123	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1123BI2-100.0000	Microchip振蕩器	DSC1123	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1103BI2-148.5000	Microchip振蕩器	DSC1103	MEMS (Silicon)	148.5MHz	2.25 V ~ 3.6 V
DSC1103BI2-135.0000	Microchip振蕩器	DSC1103	MEMS (Silicon)	135MHz	2.25 V ~ 3.6 V
DSC1102BI2-125.0000	Microchip振蕩器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102BI2-153.6000	Microchip振蕩器	DSC1102	MEMS (Silicon)	153.6MHz	2.25 V ~ 3.6 V
DSC1123CI5-100.0000	Microchip振蕩器	DSC1123	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1123CI5-156.2500	Microchip振蕩器	DSC1123	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1123DL1-125.0000	美國進口Microchip晶振	DSC1123	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
MX575ABC70M0000	Microchip振蕩器	MX57	XO (Standard)	70MHz	2.375 V ~ 3.63 V
MX553BBD156M250	Microchip振蕩器	MX55	XO (Standard)	156.25MHz	2.375 V ~ 3.63 V
MX575ABB50M0000	Microchip振蕩器	MX57	XO (Standard)	50MHz	2.375 V ~ 3.63 V
MX573LBB148M500	Microchip振蕩器	MX57	XO (Standard)	148.5MHz	2.375 V ~ 3.63 V
MX554BBD322M265	Microchip振蕩器	MX55	XO (Standard)	322.265625MHz	2.375 V ~ 3.63 V
MX573NBB311M040	Microchip振蕩器	MX57	XO (Standard)	311.04MHz	2.375 V ~ 3.63 V
MX573NBD311M040	Microchip振蕩器	MX57	XO (Standard)	311.04MHz	2.375 V ~ 3.63 V
MX573NBA622M080	Microchip振蕩器	MX57	XO (Standard)	622.08MHz	2.375 V ~ 3.63 V
DSC1033DC1-012.0000	Microchip振蕩器	DSC1033	MEMS (Silicon)	12MHz	3.3V
DSC1001CI2-066.6666B	Microchip振蕩器	DSC1001	MEMS (Silicon)	66.6666MHz	1.8 V ~ 3.3 V
DSC1001DI1-026.0000T	Microchip振蕩器	DSC1001	MEMS (Silicon)	26MHz	1.8 V ~ 3.3 V
DSC1101CM2-062.2080T	Microchip振蕩器	DSC1101	MEMS (Silicon)	62.208MHz	2.25 V ~ 3.6 V
DSC1121DM1-033.3333	Microchip振蕩器	DSC1121	MEMS (Silicon)	33.3333MHz	2.25 V ~ 3.6 V
DSC1001DI2-004.0960T	Microchip振蕩器	DSC1001	MEMS (Silicon)	4.096MHz	1.8 V ~ 3.3 V
DSC1121BM1-024.0000	Microchip振蕩器	DSC1121	MEMS (Silicon)	24MHz	2.25 V ~ 3.6 V
DSC1101CI5-020.0000T	Microchip振蕩器	DSC1101	MEMS (Silicon)	20MHz	2.25 V ~ 3.6 V
DSC1123CI2-125.0000T	Microchip振蕩器	DSC1123	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1101CL5-014.7456	Microchip振蕩器	DSC1101	MEMS (Silicon)	14.7456MHz	2.25 V ~ 3.6 V
DSC1104BE2-100.0000	Microchip振蕩器	DSC1104	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1123AI2-062.5000T	Microchip振蕩器	DSC1123	MEMS (Silicon)	62.5MHz	2.25 V ~ 3.6 V
DSC1103BI2-100.0000T	Microchip振蕩器	DSC1103	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1121BI2-080.0000	Microchip振蕩器	DSC1121	MEMS (Silicon)	80MHz	2.25 V ~ 3.6 V
DSC1124CI2-156.2500	Microchip振蕩器	DSC1124	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1124CI5-100.0000T	Microchip振蕩器	DSC1124	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1101DL5-052.8000	Microchip振蕩器	DSC1101	MEMS (Silicon)	52.8MHz	2.25 V ~ 3.6 V
DSC1104CI5-125.0000	Microchip振蕩器	DSC1104	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1001DL5-020.0000T	Microchip振蕩器	DSC1001	MEMS (Silicon)	20MHz	1.8 V ~ 3.3 V
DSC1001DL5-024.0000T	Microchip振蕩器	DSC1001	MEMS (Silicon)	24MHz	1.8 V ~ 3.3 V
DSC1123DI2-100.0000B	Microchip振蕩器	DSC1123	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1123CI1-022.8800T	Microchip振蕩器	DSC1123	MEMS (Silicon)	22.88MHz	2.25 V ~ 3.6 V
DSC1123CI2-212.5000	Microchip振蕩器	DSC1123	MEMS (Silicon)	212.5MHz	2.25 V ~ 3.6 V
DSC1122CI2-103.1250	Microchip振蕩器	DSC1122	MEMS (Silicon)	103.125MHz	2.25 V ~ 3.6 V
DSC1123CI1-122.8800	Microchip振蕩器	DSC1123	MEMS (Silicon)	122.88MHz	2.25 V ~ 3.6 V
DSC1103CE1-200.0000T	Microchip振蕩器	DSC1103	MEMS (Silicon)	200MHz	2.25 V ~ 3.6 V
DSC1103CE1-156.2500T	Microchip振蕩器	DSC1103	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1122CI1-156.2500	Microchip振蕩器	DSC1122	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1123AE1-125.0000T	Microchip振蕩器	DSC1123	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1122AE2-156.2500	Microchip振蕩器	DSC1122	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1122BE1-156.2500T	Microchip振蕩器	DSC1122	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1123AE2-040.0000	Microchip振蕩器	DSC1123	MEMS (Silicon)	40MHz	2.25 V ~ 3.6 V
DSC1123AI2-040.0000	Microchip振蕩器	DSC1123	MEMS (Silicon)	40MHz	2.25 V ~ 3.6 V
DSC1122BI1-100.0000	Microchip振蕩器	DSC1122	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1122BI2-100.0000	Microchip振蕩器	DSC1122	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1122BI2-114.2850	Microchip振蕩器	DSC1122	MEMS (Silicon)	114.285MHz	2.25 V ~ 3.6 V
DSC1122BI2-155.5200	Microchip振蕩器	DSC1122	MEMS (Silicon)	155.52MHz	2.25 V ~ 3.6 V
DSC1122BI2-156.2500	Microchip振蕩器	DSC1122	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1102BI1-100.0000	Microchip振蕩器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1122AI2-150.0000	Microchip振蕩器	DSC1122	MEMS (Silicon)	150MHz	2.25 V ~ 3.6 V
DSC1001DL5-075.0000	Microchip振蕩器	DSC1001	MEMS (Silicon)	75MHz	1.7 V ~ 3.6 V
