西迪斯晶振,MXOHTAL3M32M0000,6G無線通信晶振,長方型鐘振，尺寸為20.8×13.2×5.1mm,頻率為32MHZ，石英晶體振蕩器，有源振蕩器，XO振蕩器，OSC晶振，高質量晶振，低損耗晶振，低電壓振蕩器，航空航天晶振，數據通信晶振，CTS MXOHTA和MXOHTB是傳統的通孔時鐘振蕩器，提供低成本的設計，支持舊的HCMOS/TTL應用程序。不建議將MXOHTA和MXOHTB用于新的設計活動，但它們是可用的支持為全尺寸和半尺寸金屬DIP封裝開發的現有應用。

OSC晶振產品應用范圍：工業高溫，商業軍事/航空，計算機和外圍設備，微控制器和fpga，寬帶接入，數據通信，以太網/千兆以太網，光纖通道，測試與測量等領域.西迪斯晶振,MXOHTAL3M32M0000,6G無線通信晶振,長方型鐘振.

西迪斯晶振,MXOHTAL3M32M0000,6G無線通信晶振,長方型鐘振 參數表

PARAMETER

SYMBOL

CO NDITIONS

MIN

TYP

MAX

UNIT

Maximum Supply Voltage

VCC

-

--0.5

-

7 .0

V

Sup ply Voltage

VCC

±10%

1.62 2.25 2.97 4.50

1.8 2.5 3.3 5.0

1.98 2.75 3.63 5.50

V

Typical @ Nominal Vcc, CL= 15 pF, TA= +25°C @ +1.8V, 1.0MHz to 50MHz @ +1 .8V, 50.1MHz to 125MHz

- -

10 20

15 mA 25

ICC Sup ply Current

@ +2.5V, 1.0MHz to 50MHz @ +2 .5V, 50.1MHz to 125MHz

- -

12 25

15 mA 30

@ +3.3V, 1.0MHz to 50MHz @ +3 .3V, 50.1MHz to 125MHz

- -

15 30

20 mA 40

@ +5.0V, 1.0MHz to 40MHz-2030mA

Output Load

CL

-

-

-

15

pF

Operating Temperature

TA

-

-55 -55

+25

+105 +125

°C

Storage Temperature

TSTG

-

--55

-

+125

°C

Frequency Stability

PARAMETER

SYMBOL

CO NDITIONS

MIN

TYP

MAX

UNIT

Frequency Range

O

+1 .8V, +2.5V, +3 .3V

1.0 - 125 MHz

+5.0V

1.0 - 40

Freq uency Stab ility[Note1]Δf/fO

-

50, 75 or 100

±ppm

Aging

Δf/f25

First Year @ +25°C, nominal VCC

--5

-

5

ppm

1.]Inclusive of initial tolerance at time of shipment, changes in

supply voltage, load, temperature and

1st year aging.

Except ±50ppm which is temperature only .

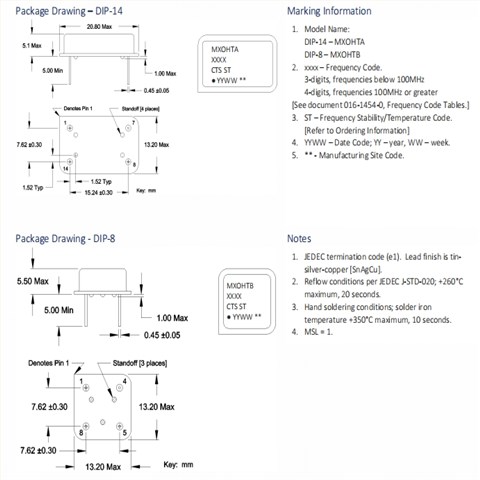

西迪斯晶振,MXOHTAL3M32M0000,6G無線通信晶振,長方型鐘振 尺寸圖

產品特性：

標準14針或8針金屬DIP封裝

基本和第三泛音晶體設計

頻率范圍1 - 125MHz

工作溫度，-55°C至+105°C和-55°C至+125°C

操作電壓;+ 1.8v， + 2.5v， + 3.3v， + 5.0v

輸出使能標準

三種批準的包裝方法。
