Renesas高性能晶振,XLQ725148.500000I,LVPECL輸出低功耗晶振，進口晶振，Renesas瑞薩電子晶振，XL系列晶振，編碼為：XLQ725148.500000I，頻率為：148.500MHz，小體積晶振尺寸：7.0x5.0mm，LVPECL輸出差分晶振，六腳貼片晶振，石英晶振，有源晶振，石英晶體振蕩器。Renesas XL設備（XO和VCXO選項）是超精密晶體振蕩器，具有超過12 kHz到20MHz帶寬的典型750到890fs相位抖動。XL系列晶體振蕩器從0.750MHz到1350MHz到1350MHz，采用一系列專有的asic，重點關注降噪技術。三階西格瑪調制器將噪聲降低到可與傳統的散裝石英和鋸紋波振蕩器相媲美的水平。XL設備具有短、低成本、低噪聲、頻率范圍廣、優異的環境性能，是傳統技術的優良選擇。XL（XO選項）設備的穩定性緊密為±20ppm，而XL（VCXO選項）設備的±為50ppmAPR。任何一種選項都可以為標準頻率和自定義頻率提供非?？焖俚慕桓丁?/span>廣泛應用于：通訊設備，機頂盒、光端機、安防設備、路由器/交換機、儀器儀表、航空航天電子，光纖通信，10G以太網等應用。
Renesas高性能晶振,XLQ725148.500000I,LVPECL輸出低功耗晶振,參數表
Parameter
Symbol
Condition
Min
Typ
Max
Units
Output Frequency Range
FOUTR
148.5
MHz
Frequency Stability
Temperature = -20°C to +70°C
±20
±100
ppm
Temperature = -40°C to +85°C
±25
±100
ppm
Aging (1styear)
Ta = 25°C
3
Aging (10 years)
Ta = 25°C
10
Output Load
TOVDD- 2.0V
50
Ohms
Start-up Time
TST
Output valid time after VDD meets
minimum specified level
10
ms
Output Rise Time
20% to 80% VPP
400
ps
Output Fall Time
80% to 20% VPP
400
ps
Output Clock Duty Cycle
TDTCY
50%VP-P
45
55
%
Output Enable/ Disable Time
TOE
100
ns
Period Jitter, RMS
JPER
Frequency = 156.25MHz
5.80
ps
Random Jitter
RJ
Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)
1.29
ps
Deterministic Jitter
DJ
9.3
ps
Total Jitter
TJ
27.7
ps
Phase Jitter (12kHz – 20MHz)
φJITTER
Common Frequencies
860
fs
Phase Noise Performance
Frequency = 156.25MHz
φNOISE
100Hz of Carrier
-80
dBc/Hz
1kHz of Carrier
-115
dBc/Hz
10kHz of Carrier
-117
dBc/Hz
100kHz of Carrier
-121
dBc/Hz
1MHz of Carrier
-142
dBc/Hz
10MHz of Carrier
-150
dBc/Hz
Output Frequency (Common)
FOUT
100MHz, 106.25MHz, 1258MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212.5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz,(Contact IDT for additional frequencies)

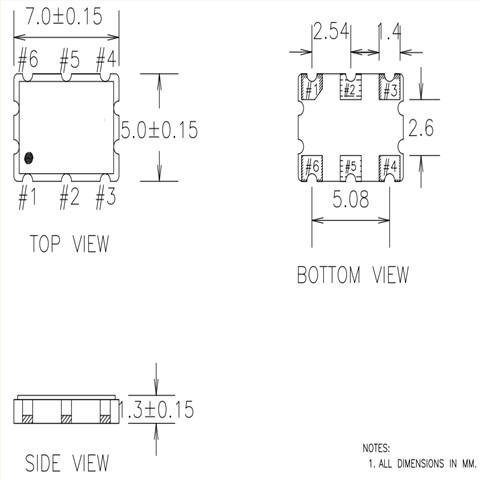

Renesas高性能晶振,XLQ725148.500000I,LVPECL輸出低功耗晶振,尺寸圖

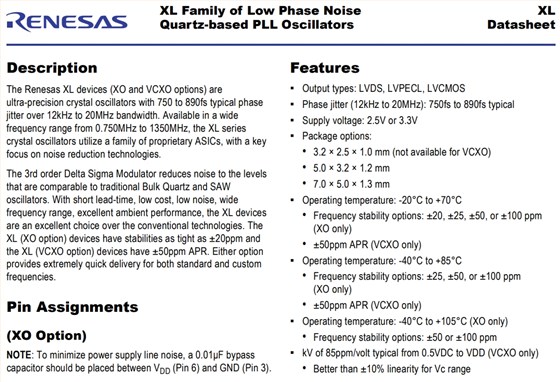

Renesas高性能晶振,XLQ725148.500000I,LVPECL輸出低功耗晶振
產品特性：
輸出類型：LVDS、LVPECL、LVCMOS
相位抖動（12kHz至20MHz）：典型750fs至890fs
電源電壓：2.5V或3.3V
程序包選項：
3.2×2.5×1.0 mm（不適用于VCXO）
5.0×3.2×1.2毫米
7.0×5.0×1.3毫米
工作溫度：-20°C至+70°C
頻率穩定性選項：±20、±25、±50或±100ppm（僅限XO）
±50ppm APR（僅限VCXO）
工作溫度：-40°C至+85°C
頻率穩定性選項：±25、±50或±100ppm（僅限XO）
±50ppm APR（僅限VCXO）石英晶體振蕩器
工作溫度：-40°C至+105°C（僅限XO）
頻率穩定性選項：±50或±100ppm
從0.5VDC到VDD（僅限VCXO）的85ppm/V的kV
Vc范圍的線性度優于±10%
| 編碼 | 晶振廠家 | 描述 | 系列 | 頻率 | 輸出 | 電壓 |
| XLM535026.000000I | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLM535026.000000I8 | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLJ735033.000000I | Renesas晶振 | XTAL OSC XO 33.0000MHZ LVCMOS | XLJ | 33 MHz | LVCMOS | 3.3V |
| XLJ725033.000000I | Renesas晶振 | XTAL OSC XO 33.0000MHZ LVCMOS | XLJ | 33 MHz | LVCMOS | 2.5V |
| XLJ525110.000000I | Renesas晶振 | XTAL OSC XO 110.0000MHZ LVCMOS | XLJ | 110 MHz | LVCMOS | 2.5V |
| XLM536026.000000X | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLQ336100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL | 3.3V |
| XLQ336025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVPECL | XLQ | 25 MHz | LVPECL | 3.3V |
| XLM536026.000000I | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLQ725148.500000I | Renesas晶振 | XTAL OSC XO 148.5000MHZ LVPECL | XLQ | 148.5 MHz | LVPECL | 2.5V |
| XLM536026.000000I8 | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLQ725148.500000I8 | Renesas晶振 | XTAL OSC XO 148.5000MHZ LVPECL | XLQ | 148.5 MHz | LVPECL | 2.5V |
| XLM730054.000000X | Renesas晶振 | XTAL OSC XO 54.0000MHZ LVDS SMD | XLM | 54 MHz | LVDS | 3.3V |
| XLM535156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVDS SMD | XLM | 156.25 MHz | LVDS | 3.3V |
| XLM535025.000000X | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVDS SMD | XLM | 25 MHz | LVDS | 3.3V |
| XLM535026.000000X | Renesas晶振 | XTAL OSC XO 26.0000MHZ LVDS SMD | XLM | 26 MHz | LVDS | 3.3V |
| XLM336027.000000X | Renesas晶振 | XTAL OSC XO 27.0000MHZ LVDS SMD | XLM | 27 MHz | LVDS | 3.3V |
| XLM336070.656000X | Renesas晶振 | XTAL OSC XO 70.6560MHZ LVDS SMD | XLM | 70.656 MHz | LVDS | 3.3V |
| XLQ735168.000000X | Renesas晶振 | XTAL OSC XO 168.0000MHZ LVPECL | XLQ | 168 MHz | LVPECL | 3.3V |
| XLM326010.000000X | Renesas晶振 | XTAL OSC XO 10.0000MHZ LVDS SMD | XLM | 10 MHz | LVDS | 2.5V |
| XLM536080.000000X | Renesas晶振 | XTAL OSC XO 80.0000MHZ LVDS SMD | XLM | 80 MHz | LVDS | 3.3V |
| XLM536072.000000X | Renesas晶振 | XTAL OSC XO 72.0000MHZ LVDS SMD | XLM | 72 MHz | LVDS | 3.3V |
| XLQ735156.250000X | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XLQ | 156.25 MHz | LVPECL | 3.3V |
| XLQ735200.000000X | Renesas晶振 | XTAL OSC XO 200.0000MHZ LVPECL | XLQ | 200 MHz | LVPECL | 3.3V |
| XLM326100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XLM | 100 MHz | LVDS | 2.5V |
| XLM525100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XLM | 100 MHz | LVDS | 2.5V |
| XLQ735100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL | 3.3V |
| XLM535099.000000I | 貼片晶振 | XTAL OSC XO 99.0000MHZ LVDS SMD | XLM | 99 MHz | LVDS | 3.3V |
| XLQ320125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVPECL | XLQ | 125 MHz | LVPECL | 2.5V |
| XLQ735025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVPECL | XLQ | 25 MHz | LVPECL | 3.3V |
| XLQ335015.520000I | Renesas晶振 | XTAL OSC XO 15.5200MHZ LVPECL | XLQ | 15.52 MHz | LVPECL | 3.3V |
| XLM335022.579200I | Renesas晶振 | XTAL OSC XO 22.5792MHZ LVDS SMD | XLM | 22.5792 MHz | LVDS | 3.3V |
| XLM320032.000000I | Renesas晶振 | XTAL OSC XO 32.0000MHZ LVDS SMD | XLM | 32 MHz | LVDS | 2.5V |
| XLM730125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XLM | 125 MHz | LVDS | 3.3V |
| XLQ735000.775000I | Renesas晶振 | XTAL OSC XO 775.0000KHZ LVPECL | XLQ | 775 kHz | LVPECL | 3.3V |
| XLM735098.304000I | Renesas晶振 | XTAL OSC XO 98.3040MHZ LVDS SMD | XLM | 98.304 MHz | LVDS | 3.3V |
| XLM735122.880000I | Renesas晶振 | XTAL OSC XO 122.8800MHZ LVDS SMD | XLM | 122.88 MHz | LVDS | 3.3V |
| XLM535072.000000X | Renesas晶振 | XTAL OSC XO 72.0000MHZ LVDS SMD | XLM | 72 MHz | LVDS | 3.3V |
| XLM335025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVDS SMD | XLM | 25 MHz | LVDS | 3.3V |
| XLJ535054.000000I | Renesas晶振 | XTAL OSC XO 54.0000MHZ LVCMOS | XLJ | 54 MHz | LVCMOS | 3.3V |
| XLJ536027.000000X | Renesas晶振 | XTAL OSC XO 27.0000MHZ LVCMOS | XLJ | 27 MHz | LVCMOS | 3.3V |
| XLM736622.080000I | Renesas晶振 | XTAL OSC XO 622.0800MHZ LVDS SMD | XLM | 622.08 MHz | LVDS | 3.3V |
| XLM520065.010000I | Renesas晶振 | XTAL OSC XO 65.0100MHZ LVDS SMD | XLM | 65.01 MHz | LVDS | 2.5V |
| XLM525072.000000X | Renesas晶振 | XTAL OSC XO 72.0000MHZ LVDS SMD | XLM | 72 MHz | LVDS | 2.5V |
| XLM530072.000000X | Renesas晶振 | XTAL OSC XO 72.0000MHZ LVDS SMD | XLM | 72 MHz | LVDS | 3.3V |
| XLM735066.000000X | Renesas晶振 | XTAL OSC XO 66.0000MHZ LVDS SMD | XLM | 66 MHz | LVDS | 3.3V |
| XLQ330A90.000000I | Renesas晶振 | XTAL OSC XO 1.0900GHZ LVPECL SMD | XLQ | 1.09 GHz | LVPECL | 3.3V |
| XLM73V100.000000X | Renesas晶振 | XTAL OSC VCXO 100.0000MHZ LVDS | XLM | 100 MHz | LVDS | 3.3V |
| XLQ735775.000000I | Renesas晶振 | XTAL OSC XO 775.0000MHZ LVPECL | XLQ | 775 MHz | LVPECL | 3.3V |
| XLQ725328.125000I | Renesas晶振 | XTAL OSC XO 328.1250MHZ LVPECL | XLQ | 328.125 MHz | LVPECL | 2.5V |
| XLJ726150.000000I | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVCMOS | XLJ | 150 MHz | LVCMOS | 2.5V |
| XLQ73V100.000000X | Renesas晶振 | XTAL OSC VCXO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL | 3.3V |
| XLM726266.666000I | Renesas晶振 | XTAL OSC XO 266.6660MHZ LVDS SMD | XLM | 266.666 MHz | LVDS | 2.5V |
| XLQ736A00.000000I | Renesas晶振 | XTAL OSC XO 1.0000GHZ LVPECL SMD | XLQ | 1 GHz | LVPECL | 3.3V |
| XLM538098.304000X | Renesas晶振 | XTAL OSC XO 98.3040MHZ LVDS SMD | XLM | 98.304 MHz | LVDS | 3.3V |
| XLM336027.000000I | Renesas晶振 | XTAL OSC XO 27.0000MHZ LVDS SMD | XLM | 27 MHz | LVDS | 3.3V |
| XLM736106.250000I | Renesas晶振 | XTAL OSC XO 106.2500MHZ LVDS SMD | XLM | 106.25 MHz | LVDS | 3.3V |
| XLM526125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XLM | 125 MHz | LVDS | 2.5V |
| XLJ328033.330000X | Renesas晶振 | XTAL OSC XO 33.3300MHZ LVCMOS | XLJ | 33.33 MHz | LVCMOS | 2.5V |
| XLQ735768.000000I | Renesas晶振 | XTAL OSC XO 768.0000MHZ LVPECL | XLQ | 768 MHz | LVPECL | 3.3V |
| XLM336019.200000I | Renesas晶振 | XTAL OSC XO 19.2000MHZ LVDS SMD | XLM | 19.2 MHz | LVDS | 3.3V |
| XLQ735698.806300X | Renesas晶振 | XTAL OSC XO 698.8063MHZ LVPECL | XLQ | 698.8063 MHz | LVPECL | 3.3V |
| XLQ735156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XLQ | 156.25 MHz | LVPECL | 3.3V |
| XLM336016.777216I | Renesas晶振 | XTAL OSC XO 16.777216MHZ LVDS | XLM | 16.777216 MHz | LVDS | 3.3V |
| XLM736296.703300I | Renesas晶振 | XTAL OSC XO 296.7033MHZ LVDS SMD | XLM | 296.7033 MHz | LVDS | 3.3V |
| XLM525200.000000I | Renesas晶振 | XTAL OSC XO 200.0000MHZ LVDS SMD | XLM | 200 MHz | LVDS | 2.5V |
