石英晶體有天然的也有人造的,是一種重要的壓電晶體材料.石英晶振本身并非振蕩器,它只有借助于有源激勵和無源電抗網絡方可產生振蕩.SPXO主要是由品質因數(Q)很高的晶體諧振器(即晶體振子)與反饋式振蕩電路組成的.石英晶體振子是振蕩器中的重要元件,晶體的頻率(基頻或n次諧波頻率)及其溫度特性在很大程度上取決于其切割取向.
人造石英的制造方法

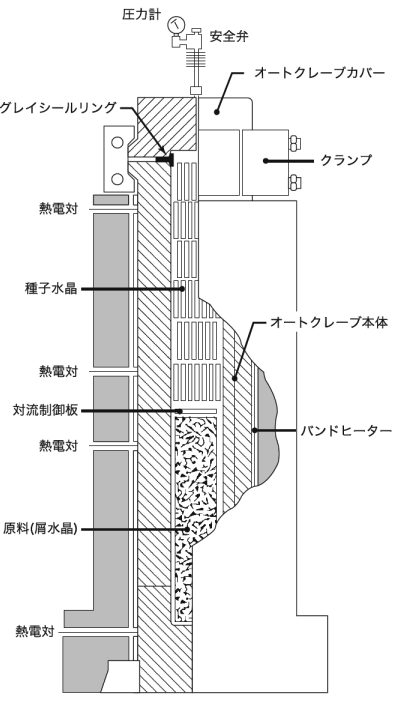

人造石英通過使用立式高壓釜(高溫高壓容器)的水熱溫差法制造.通過對流控制板將高壓釜分成兩個上室和下室.上部是晶種,下部是熔化區.之后,在高壓釜中加入約60-80％的自由空間稀釋堿性溶液,蓋上蓋子并用加熱器加熱.
如果高壓釜的上部為約300-320℃且下部為約380-400℃,則由于堿性溶液的膨脹和壓縮,壓力將為約130-145MPa.
在高溫高壓下,高壓釜底部的原料溶解在堿性溶液中,成為SiO2的飽和溶液.由于高壓釜頂部和底部之間的溫差,該飽和溶液通過對流而上升.當溫度達到高壓釜的頂部時,溫度低,因此它變得過飽和,并且對應于溶解度溫度差的SiO2沉積在晶種上.之后,溶液下降,原料再次溶解在高壓釜的底部,變成飽和的SiO2溶液,并開始通過對流上升.通過重復這一點,壓電晶體連續生長.
術語解釋
以下是人造石英的主要術語.
| 人造石英 | 這是通過水熱溫差法生長的α晶體的單晶。 |
| 生長粗糙 | 它是一種已經種植的人造石英。 |
| Lumbard粗糙 | 使用＃80金剛石砂輪將X和Z表面加工成指定尺寸和角度的人造石英。 |
| Y吧粗糙 | 使用在Y軸方向上伸長的棒狀籽晶生長的人造晶體。 |
| Z板粗糙 | 使用在Y軸方向上長且在X軸方向上寬的板狀籽晶生長的人造晶振。 |
|
異物
（包含）
|
人造石英中固體夾雜物的通稱，可以通過折射率接近人造石英的液體中的散射光觀察到。主要的外來物質是隕石和emeryucite。通過高壓釜，來自生長框架的Fe，來自溶液的Na和作為原料的SiO 2在高溫和高壓下的反應來生產礬土和堇青石。 |
| 雙胞胎 | 兩個或多個晶體結晶連接到單晶，它們相對于特定的平面或軸以對稱關系連接。在人造石英中產生的大多數雙胞胎是電雙胞胎，這種雙胞胎影響人造石英的形狀，但它可以很容易地在視覺上識別。 |

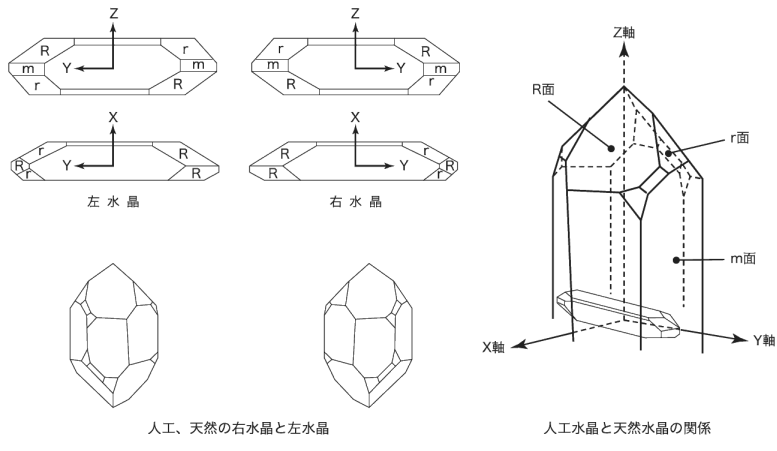

| 正確的水晶，左水晶 | 有正確的水晶和左水晶。這是由于光學旋轉的差異和其他物理常數完全相同。因此，如果切割方向正確，則不會影響晶體單元的特性。通常使用的是正確的水晶。 |
| 區 | 表示在晶種周圍生長的區域，具有Z，+ X，-X和S區域。 |
| 紅外吸收系數α |
通過紅外分光光度計測量的值用于人造石英的紅外吸收系數α。這是在人造石英的紅外透射率曲線中從3800至3000cm-1附近的OH基團的吸收特性獲得的值。通常，使用波數3585,3500和3410cm -1的吸收系數。
（作為參考，紅外Q值也如前所示。）
|
| 蝕刻通道 | 當蝕刻晶體時沿晶體中的線缺陷出現的管狀腔稱為蝕刻通道。當諸如32.768K音叉晶體單元和倒置臺面晶體單元的晶體處理伴隨著蝕刻時，具有低蝕刻溝道密度的人造石英特別適合。 |
自然
部件:SiO2
水晶系統:三方
水晶集團:D3(32)
格子常數:a=4.9027+70x10-6(T-18)kX
c=5.3934+47x10-6(T-18)kX1
kX=1.002063±0.000007?
密度:2.649克/立方厘米
α-β轉變溫度:573℃
使用注意事項
使用人造石英晶振前請仔細閱讀以下內容.
晶體在573℃經歷相變并從α晶體變為β晶體.該相變是可逆的,但是產生孿晶,因為當從β晶體轉變為α晶體時,轉變不會均勻地發生.因此,請注意不要超過此溫度(573°C).
