Kyocera面向GNSS的定時器件SAW器件簡介
介紹智能手機和通信設備上面向GNSS的產品陣容。
什么是GNSS？
GNSS是“全球導航衛星系統”的縮寫，也稱為“全球導航衛星系統”。 具有與環繞地球上空數萬公里的人造衛星進行通信，準確推算出位于地球上哪個地方的功能。
GNSS包括GPS (美國)、Galileo (歐盟)、GLONASS (俄羅斯)和BeiDou (中國)。

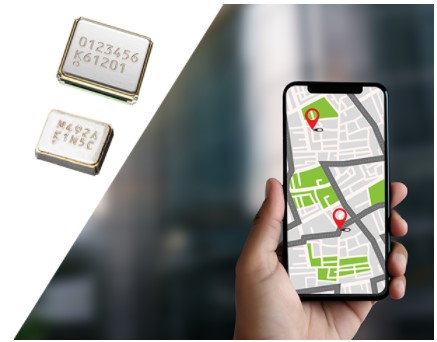

GNSS用于智能手機、可穿戴型、IoT、車載遠程通訊等廣泛的用途，其中使用了被稱為TCXO振蕩器的定時設備和小型、高精度的SAW設備。

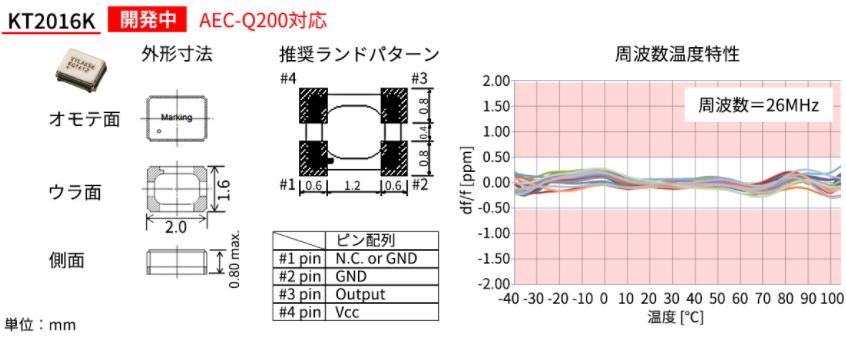

KT1612A / KT2016K系列
特長：
尺寸：
1.6 x 1.2 x 0.55 (max.)毫米日本進口晶振
2.0 x 1.6 x 0.80 (max.)毫米
頻率：26MHz、38.4MHz、52MHz
使用溫度范圍：-40 ~ +85℃
頻率溫度特性：+/-0.5ppm(@-40 ~ +85℃)
電源電壓：1.8 ~ 3.3V
可編程
用途：智能手機、可穿戴、IoT模塊等
優勢：高頻率穩定度，充分的生產能力

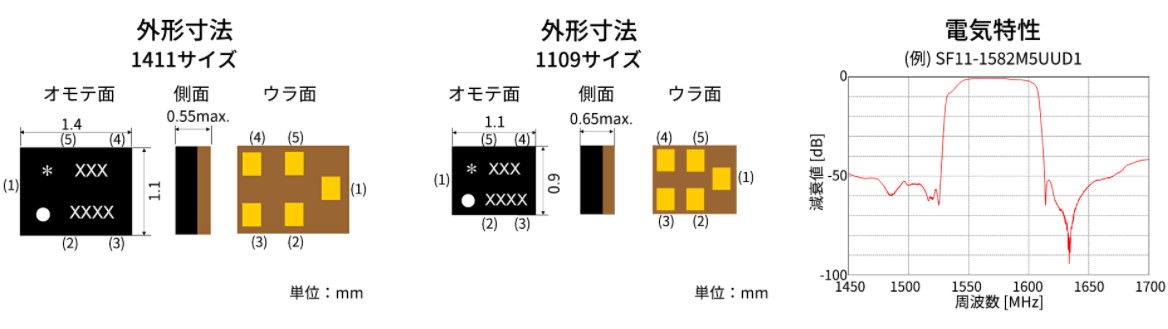

SAW設備和射頻解決方案
京瓷獨有的TC-SAW技術
京瓷為各種市場提供SAW設備和射頻解決方案。 近年來，我們還在產品陣容中添加了用于小單元和CPE的SAW雙工器。
以獨自的TC-SAW技術，今后也會支持無線通信技術的進化。
Temperature Compensated=溫度特性補償，京瓷溫補晶體振蕩器
|
產品編號 |
尺寸( mm ) |
Band |
類型 |
IL (Tx ) |
隔離 |
生產狀態 |
規格表 |
|---|---|---|---|---|---|---|---|
|
SF11-1582M5UUD1 |
1.1 x 0.9 |
GPS L1+GAL E1/BDS B1 B1-2 |
Unbalance |
0.9dB typ |
21dB typ |
正在對應樣品 |
|
|
SF11-1192M5UUA1 |
1.1 x 0.9 |
GNSS Filter (GPS L5 + GAL E5b ) |
Unbalance |
1.3dB typ。 |
48dB typ . |
正在開發 |
|
|
1.4 x 1.1 |
GPS L1 |
平衡 |
1.1dB typ |
32dB typ。 |
批量產品 |
||
|
1.4 x 1.1 |
GPS L1 |
平衡 |
1.7dB typ。 |
38dB typ |
批量產品 |
||
|
1.4 x 1.1 |
GPS L1 |
Unbalance |
0.8 db類型。 |
44dB typ。 |
批量產品 |
||
|
1.4 x 1.1 |
GPS L1 |
Unbalance |
0.45 db類型。 |
24dB typ . |
批量產品 |
||
|
1.4 x 1.1 |
GPS L1+GAL E1/BDS B1 B1-2 |
Unbalance |
0.9dB typ |
45dB typ。 |
批量產品 |
||
|
1.4 x 1.1 |
GPS L1+GAL E1/BDS B1 B1-2 |
Unbalance |
1.2dB typ |
41dB typ |
批量產品 |
| 原廠編碼 | 進口晶振 | 系列 | 頻率 | 電壓 | 工作溫度 |
| KT2520K40000DAW18TAS | Kyocera京瓷 | KT2520K | 40MHz | 1.8V | -40°C ~ 85°C |
| KT2016K26000BCW18ZAS | Kyocera京瓷 | KT2016 | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2520K26000CCW18ZUS | Kyocera京瓷 | KT2520K | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2520K26000DCW28QAS | Kyocera京瓷 | KT2520K | 26MHz | 2.8V | -30°C ~ 85°C |
| KT2520F16369ACW18TAG | Kyocera京瓷 | KT2520F | 16.369MHz | 1.8V | -30°C ~ 85°C |
| KT2520F16800ACW28TAK | Kyocera京瓷 | KT2520F | 16.8MHz | 2.8V | -30°C ~ 85°C |
| KT2520F37400ZAW18TBK | Kyocera京瓷 | KT2520F | 37.4MHz | 1.8V | -40°C ~ 85°C |
| KT2520K26000AAW18TAS | Kyocera京瓷 | KT2520K | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2016A26000ACW18TLG | Kyocera京瓷 | KT2016A | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2520F16369ACW28TAK | Kyocera京瓷 | KT2520F | 16.369MHz | 2.8V | -30°C ~ 85°C |
| KT2520F38400DEV30TAK | Kyocera京瓷 | KT2520F | 38.4MHz | 3V | -20°C ~ 80°C |
| KT2520F26000ZAW18TKK | Kyocera京瓷 | KT2520F | 26MHz | 1.8V | -40°C ~ 85°C |
| KT7050B12800KAW33TAD | Kyocera京瓷 | KT7050B | 12.8MHz | 3.3V | -40°C ~ 85°C |
| KT5032F12800KAW33TAA | Kyocera京瓷 | KT5032F | 12.8MHz | 3.3V | -40°C ~ 85°C |
| KT7050A20000KAW33TAD | Kyocera京瓷 | KT7050 | 20MHz | 3.3V | -40°C ~ 85°C |
| KT7050A24576KAW33TAD | Kyocera京瓷 | KT7050 | 24.576MHz | 3.3V | -40°C ~ 85°C |
| KT3225F16367ACW30TA0 | Kyocera京瓷 | KT3225F | 16.367MHz | 3V | -30°C ~ 85°C |
| KT3225F16369ACW28TA0 | Kyocera京瓷 | KT3225F | 16.369MHz | 2.8V | -30°C ~ 85°C |
| KT3225F27456ZAW28TA0 | Kyocera晶振 | KT3225F | 27.456MHz | 2.8V | -40°C ~ 85°C |
| KT2520F27456ZAW28TBA | Kyocera京瓷 | KT2520F | 27.456MHz | 2.8V | -40°C ~ 85°C |
| KT2520K26000ZAW18TAS | Kyocera京瓷 | KT2520K | 26MHz | 1.8V | -40°C ~ 85°C |
| KT3225T32768EAW30TAA | Kyocera京瓷 | KT3225T | 32.768kHz | 3V | -40°C ~ 85°C |
| KT2520K26000ACW18TAS | Kyocera京瓷 | KT2520K | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2520F38400ZAW18TEK | Kyocera京瓷 | KT2520F | 38.4MHz | 1.8V | -40°C ~ 85°C |
| KT2016A26000ECW18TLG | Kyocera京瓷 | KT2016A | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2016A52000ECW18TEG | Kyocera京瓷 | KT2016A | 52MHz | 1.8V | -30°C ~ 85°C |
| KT3225K26000ZAW25TCS | Kyocera京瓷 | KT3225K | 26MHz | 2.8V | -40°C ~ 85°C |
| KT1612A26000ECW18TBA | Kyocera京瓷 | KT1612A | 26MHz | 1.8V | -30°C ~ 85°C |
| KT1612A52000ECW18TAA | Kyocera京瓷 | KT1612A | 52MHz | 1.8V | -30°C ~ 85°C |
| KT3225T32768DAW33T | Kyocera京瓷 | KT3225T | 32.768kHz | 3.3V | -40°C ~ 85°C |
| KT2016A20000ACW18TAG | Kyocera京瓷 | KT2016A | 20MHz | 1.8V | -30°C ~ 85°C |
| KT2520Y40000ECV28TBA | Kyocera京瓷 | KT2520Y | 40MHz | 2.8V | -30°C ~ 80°C |
| KT3225R40000ECV28TBA | Kyocera京瓷 | KT3225R | 40MHz | 2.8V | -30°C ~ 80°C |
| KT3225R26000ZAW28TMA | Kyocera京瓷 | KT3225R | 26MHz | 2.8V | -40°C ~ 85°C |
