用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加

來源：龍湖電子查看手機網址

掃一掃!

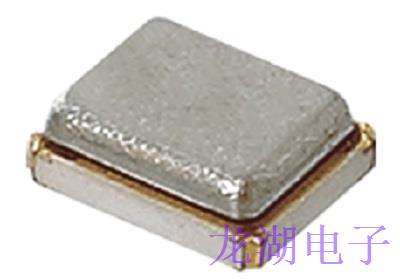

用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加

掃一掃!

瀏覽：- 發布日期：2020-03-19 17:55:12【大中小】

分享到：

以當今電子產品的發展形勢來看,未來向高性能,高度集成,小體積方向發展是必然的,如此一來,對石英晶振行業就相當于提出了新的需求,所以現在許多石英晶體廠家都在致力于研發小尺寸,高精度,低衰減,低相噪,高穩定的晶振生產技術;就在近日村田晶振公司就推出了一款用于Wi-Fi設備小型2016尺寸晶體諧振器.

村田晶振公司是日本知名的頻率控制元件生產制造商,主要產品有石英晶體諧振器,有源晶振,TCXO晶振,差分晶振等晶振產品;在全球多地都有分銷點.株式會社村田制作所此次在2.0x1.6mm尺寸的高精度晶體諧振器中增加了用于Wi-Fi設備的XRCGB-F-S系列產品陣容.已經開始批量生產,也可提供樣品.

該產品在37.4/38.4/40MHz的高頻波段中實現了+/-10ppm的初始頻率精度,適宜用于移動設備和模塊設備.此外,工作溫度范圍為−40至+ 105°C,意味著它們可以承受高溫,使的該石英晶振非常適用于配備具有Bluetooth™ Low Energy或Zigbee®等無線功能的設備(照明器材,HEMS/BEMS等).下面以在頻點為37.4MHz,頻率溫度特性為±10ppm,且工作溫度是-30~+85℃條件下的該產品進行說明.

該產品的特征如下:

① 該系列適用于高精度諧振器所需的應用.尤其是對數據采集和傳輸?shù)韧ㄐ艜r鐘來說,它是最好的.

② 諧振器非常小(2.0 x 1.6 x 0.7 (mm)),有助于減小安裝面積.

③ 該系列符合RoHS指令,無鉛(第3階段).

該貼片晶振的應用范圍如下:

① 配備了Wi-Fi,Bluetooth™的設備.

② 無線模塊,頭戴式耳機,OTT（Over The Top),游戲設備,可穿戴設備,照明設備,HEMS/BEMS等.

該進口晶振的規格參數表如下:

產品型	晶體諧振器
系列名	XRCGB
型號	HCR2016
頻率	37.4000MHz
頻率公差	±10ppm max. (30±0.5℃)
工作溫度范圍	-30℃ to 85℃
頻率溫度特性	±10ppm max.
頻率老化	±2ppm max./year
等效串聯電阻(ESR)	60Ω max.
驅動電平(DL)	300μW max
負載電容量(Cs)	6pF
形狀	SMD
清洗	不支持
長x寬	2.0x1.6mm

規格料號:

頻率	頻率公差	頻率溫度特性	工作溫度范圍	型號
37.4MHz	±10ppm	±10ppm	-30 ~ +85°C	XRCGB37M400F1S1AR0
37.4MHz		±20ppm	-40 ~ +105°C	XRCGB37M400F1S2FR0
38.4MHz		±10ppm	-30 ~ +85°C	XRCGB38M400F1S1AR0
38.4MHz		±20ppm	-40 ~ +105°C	XRCGB38M400F1S2GR0
40.0MHz		±10ppm	-30 ~ +85°C	XRCGB40M000F1S1AR0
40.0MHz		±20ppm	-40 ~ +105°C	XRCGB40M000F1S2FR0

*如您想要了解其他條件下的該產品的性能,您可以聯系我們,電話。。。。

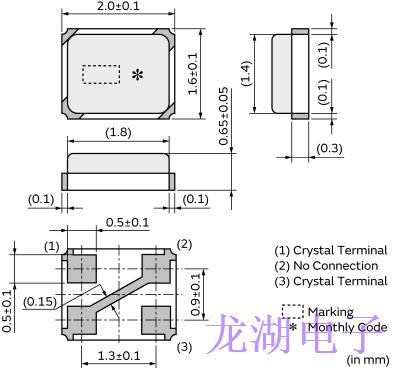

該村田晶振的外觀尺寸圖如下:

用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加

單從這一條件下的該產品就能夠看出改系列產品性能的優越性,不僅具備耐高溫的性能,還具備高精度,低負載的性能特性,最重要的就是其高精度,小體積的十分符合當今電子產品的發展需求,所以它才能夠在WIFI等一些列電子設備上得到廣泛的應用.
