OCXO晶振提供了時序性能的巔峰.很少有時間供應商能夠達到OCXO級穩定性,即大約±50ppb(十億分之一)或更高.由于OCXO提供Stratum3E*級時序穩定性,因此它們用于高吞吐量通信網絡,每個新一代都需要更嚴格的時序性能.展望未來,OCXO對于支持自動駕駛汽車等關鍵任務服務的新興5G和IEEE1588同步應用至關重要.

OCXO如何實現這種穩定性？

?HESE高精度振蕩器被設計成保持在溫度變化頻率,其主要理由穩定性中的一個降低,通過用溫度補償電路和加熱元件沿著包圍諧振器.但即使這些"烤箱"設備設計為保持內部溫度恒定,傳統的OCXO仍然容易受到環境溫度變化的影響,特別是當溫度變化很快時.

這就是為什么設計師在將振蕩器放在電路板上的哪個位置做出艱苦的決定.OCXO通常放置在角落,遠離風扇,導致氣流引起的熱沖擊并遠離主處理單元,這會產生大量熱量.但是,需要權衡將有源晶振振蕩器從其正在計時的芯片上移開,例如增加的布線復雜性和潛在的信號完整性問題.我們的一些客戶必須經歷3到5個電路板布局迭代才能確定OCXO的步伐.

在許多情況下,OCXO覆蓋有用于隔熱的特殊機械屏蔽.但這些封面通常不是現成的.他們需要尋找專業的進口晶振供應商來設計和制作封面,額外的電路板空間以及額外的制造步驟以粘附封面.所有這些都需要時間和金錢,而且它們?nèi)匀徊皇侨f(wàn)無一失的.

通過所有這些保護措施,OCXO仍然無法防范影響穩定性和性能的其他因素.諸如振動,濕度,時間(老化)和電源噪聲(如電源電壓或負載阻抗)之類的事情.這使得時序可能成為通信系統中最大的故障源.沒有簡單的方法來緩解使用OCXO的所有麻煩和風險,至少在引入EmeraldPlatform之前,第一個基于MEMS的OCXO

一種新的超級強大的解決方案

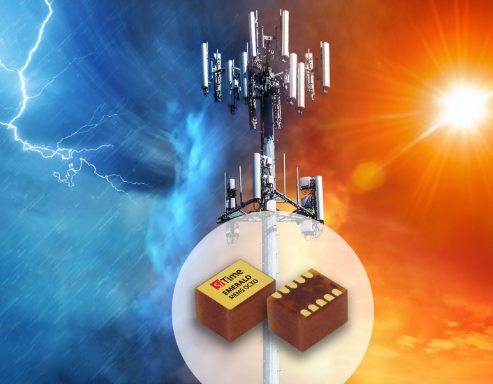

EmeraldPlatform是一款改變游戲規則的精確計時解決方案,可在動態條件下提供更好的可靠性和性能.它基于可編程平臺,可支持1MHz至220MHz晶振的任何頻率,以及LVCMOS或限幅正弦波輸出.與傳統的石英Stratum3EOCXO相比,這里有一些功能.

在氣流和熱沖擊的情況下性能提高10倍

±5ppb頻率穩定性超溫

ΔF/ΔT動態穩定性:典型值±50ppt/°C(ppt=萬億分之一)

艾倫偏差(ADEV):氣流下2e-11

抗振性能提高20倍

0.1ppb/g

沒有活動下降或微跳

最小的尺寸

占地面積9x7mm,小75％

6.5毫米的高度,40％稀釋劑

一個用于直接替代石英OCXO的的標準OCXO的占位面積LSO

半導體級質量和可靠性

消除石英晶振OCXO的批次間不一致性

無需對傳入的批次進行抽樣和測試

無與倫比的易用性

對PCB布局沒有限制

熱隔離不需要機械屏蔽

片上穩壓器,無需外部LDO或鐵氧體磁珠

耐濕度

解決長期存在的時間問題

到目前為止,通信設備制造商不得不依賴于精密,難以使用的計時設備.該翡翠平臺旨在解決其對環境條件非常敏感,需要防護措施石英OCXO晶振的的長期存在的問題.無論何處放置在板上,或者在現場部署,祖母綠產品都能在任何地方工作.

簡而言之,設計師現在可以在晚上睡得更好,而不必?fù)?dān)心OCXO的困難.設備制造商可以降低設計復雜性,加快開發時間,加快收入,并在系統真正需要時依靠穩定性.
