  今天說的是Ecliptek AT切割石英晶體的雜散模式。通常稱為“不需要的響應”，寄生模式是體聲波中不需要的操作模式（BAW）AT切割石英晶體諧振器。這些不需要的模式是由非諧振蕩模式引起的頻率通常比期望的或“想要的”工作頻率高500ppm至3000ppm。虛假模式的圖示示例如下面的圖1所示。注意，晶體可以呈現一種或多種寄生模式以及這些寄生模式位于主模式的奇次諧波附近。偽模式是每個石英晶體設計獨有的。

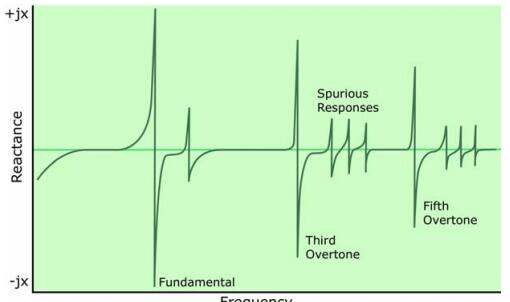

圖1：雜散模式

  在石英晶體諧振器中，寄生模式的電阻可以大于主模電阻或它可以等于或小于主模電阻，這取決于晶體諧振器的設計和處理。水晶設計師可以對馬刺的數量，馬刺的位置以及馬刺的位置進行可測量的控制雜散模式的電阻值。對于基模晶體，通過能量捕獲和簡單地實現寄生模式的減少其他設計技巧。然而，對于泛音模式晶體，消除或減少了虛假響應更具挑戰性。對于水晶設計師來說，晶體電阻之間往往存在設計權衡，運動電容和寄生電阻。抑制或消除寄生模式變?yōu)槟Ｊ皆黾踊蛑C振頻率增加時更復雜。

Ecliptek應用說明

  在利用具有寄生模式的晶體的石英晶體振蕩器中，可以在寄生處發生振蕩頻率。工作頻率取決于振蕩器電路設計和石英晶體設計。例如，如果振蕩器電路滿足相位和增益，則可以在寄生模式下發生振蕩寄生頻率振蕩的條件。通常，振蕩器電路的有限通帶可以不能設計成僅將振蕩隔離到主要操作模式。因此，負擔晶體設計師經常使用寄生模式振蕩來最小化晶體寄生響應。

測量晶體電阻和雜散模式

  Ecliptek晶振利用IEC-444中規定的指南定義的晶體傳輸測試系統。這些系統使用頻率合成器測量器件的晶體諧振頻率和運動參數矢量電壓表。它們測量關鍵電阻和雜散模式參數，如RR，SPUR，SPRR，

和SPFR。這些定義如下：

  •RR：定位主模式的串聯諧振頻率并測量串聯諧振在指定驅動電平下的歐姆電阻（ESR）。

  •SPUR：定位最大的寄生諧振頻率并測量雜散電阻（超過指定的頻率范圍）。測量可以以歐姆或dB為單位輸出（相對于主要模式）。

  •SPRR：最小電阻寄生模式與主模式電阻的比率（超過指定的頻率范圍）。測量輸出是比率（無單位）

  •SPFR：最小阻力刺激的頻率。測量輸出以赫茲為單位或ppm（相對于主模式）。
