CSM4Z-A2B3C3-40-20.0D18,CSM4,20MHz,Cardinal貼片晶振

頻率：20MHz

尺寸：12.5x4.5mm

CSM4Z-A2B3C3-40-20.0D18,CSM4,20MHz,Cardinal貼片晶振，Cardinal晶振，卡迪納爾晶振，美國進口晶振，型號：CSM4系列，編碼為：CSM4Z-A2B3C3-40-20.0D18，頻率：20MHz，頻率穩定性：±30ppm，工作溫度范圍：-40℃至+85℃，是一款小體積晶振尺寸：12.5x4.5mm金屬包裝，兩腳貼片晶振，石英晶振，無源晶振，石英晶體諧振器，無鉛環保晶振，SMD晶體，諧振器，是一款橢圓形金屬殼封裝晶振，低輪廓表面安裝晶體。被廣泛用于：通訊設備晶振，無線網絡晶振，藍牙模塊晶振，無線局域網晶振，MPU，微控制器，機頂盒等應用.

訂購熱線：0755-29952551

LH-1

CTS-1

CSM4Z-A2B3C3-40-20.0D18,CSM4,20MHz,Cardinal貼片晶振，Cardinal晶振，卡迪納爾晶振，美國進口晶振，型號：CSM4系列，編碼為：CSM4Z-A2B3C3-40-20.0D18，頻率：20MHz，頻率穩定性：±30ppm，工作溫度范圍：-40℃至+85℃，負載電容：18pF，是一款小體積晶振尺寸：12.5x4.5mm金屬包裝，兩腳貼片晶振，石英晶振，石英晶體諧振器，無源晶振，無鉛環保晶振，SMD晶體，諧振器，是一款橢圓形金屬殼封裝晶振，低輪廓表面安裝晶體。被廣泛用于：通訊設備晶振，無線網絡晶振，藍牙模塊晶振，無線局域網晶振，MPU，微控制器，機頂盒等應用.

CSM4Z-A2B3C3-40-20.0D18,CSM4,20MHz,Cardinal貼片晶振，產品特點：

•薄型表面貼裝水晶

•封裝是自動表面安裝組件和回流焊實踐的理想選擇

•CSM1-4.6毫米；CSM4-3.5毫米；CSM5-3.0mm高

•AT切割水晶，貼片晶振

•頻率范圍：3.579545MHz至80MHz

LH-2

CTS-2

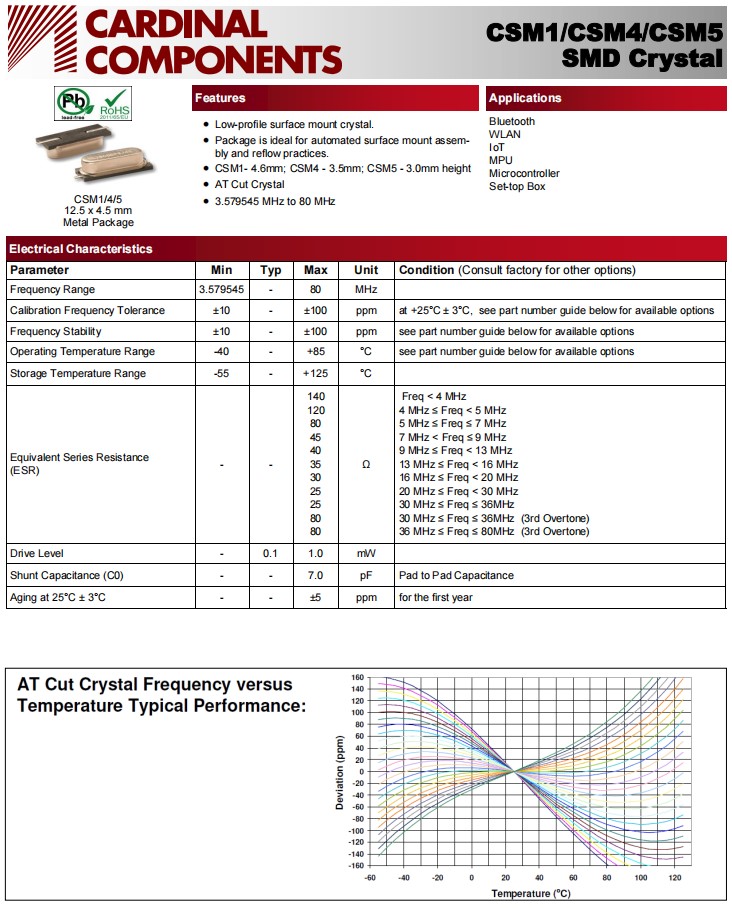

CSM4Z-A2B3C3-40-20.0D18,CSM4,20MHz,Cardinal貼片晶振,參數表

Parameter

Min

Typ

Max

Unit

Condition (Consult factory for other options)

Frequency Range

MHz

Calibration Frequency Tolerance

±10

±100

ppm

at +25°C ± 3°C, see part number guide below for available options

Frequency Stability

±10

±100

ppm

see part number guide below for available options

Operating Temperature Range

-40

+85

°C

see part number guide below for available options

Storage Temperature Range

-55

+125

°C

Equivalent Series Resistance
(ESR)

140
120
80
45
40
35
30
25
25
80
80

Freq < 4 MHz
4 MHz ≤ Freq < 5 MHz
5 MHz ≤ Freq ≤ 7 MHz
7 MHz < Freq ≤ 9 MHz
9 MHz ≤ Freq < 13 MHz
13 MHz ≤ Freq < 16 MHz
16 MHz ≤ Freq < 20 MHz
20 MHz ≤ Freq < 30 MHz
30 MHz ≤ Freq ≤ 36MHz
30 MHz ≤ Freq ≤ 36MHz (3rd Overtone)
36 MHz ≤ Freq ≤ 80MHz (3rd Overtone)

Drive Level

0.1

1.0

Shunt Capacitance (C0)

7.0

Pad to Pad Capacitance

Aging at 25°C ± 3°C

±5

ppm

for the first year

ECS-1

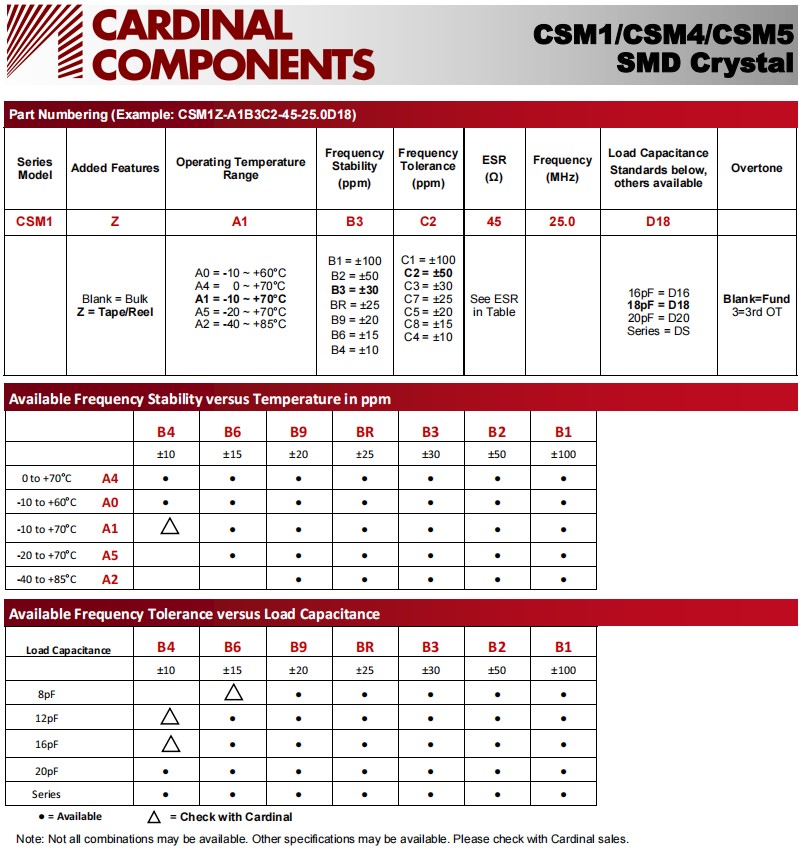

CSM4Z-A2B3C3-40-20.0D18,CSM4,20MHz,Cardinal貼片晶振,尺寸圖

石英晶體	品牌	型號	系列	頻率	頻率穩定度
CSM4Z-A2B3C3-40-12.0D18	Cardinal晶振	CSM4	MHz Crystal	12MHz	±30ppm
CSM4Z-A2B3C3-40-25.0D18-F	Cardinal晶振	CSM4	MHz Crystal	25MHz	±30ppm
CSM4Z-A2B3C3-40-10.0D18	Cardinal晶振	CSM4	MHz Crystal	10MHz	±30ppm
CSM4Z-A2B3C3-40-20.0D18	Cardinal晶振	CSM4	MHz Crystal	20MHz	±30ppm
CSM4Z-A2B3C3-60-6.0D18	Cardinal晶振	CSM4	MHz Crystal	6MHz	±30ppm
CSM4Z-A2B3C3-60-8.0D18	Cardinal晶振	CSM4	MHz Crystal	8MHz	±30ppm
CSM4Z-A2B3C3-40-29.49152D18-F	Cardinal晶振	CSM4	MHz Crystal	29.49152MHz	±30ppm
CSM4Z-A2B3C3-40-26.0D18-F	Cardinal晶振	CSM4	MHz Crystal	26MHz	±30ppm
CSM4Z-A2B3C3-180-4.0D18	Cardinal晶振	CSM4	MHz Crystal	4MHz	±30ppm
CSM4Z-A2B3C3-60-9.8304D18	Cardinal晶振	CSM4	MHz Crystal	9.8304MHz	±30ppm
CSM4Z-A2B3C3-40-11.0592D18	Cardinal晶振	CSM4	MHz Crystal	11.0592MHz	±30ppm
CSM4Z-A2B3C3-40-16.0D18	Cardinal晶振	CSM4	MHz Crystal	16MHz	±30ppm
CSM4Z-A2B3C3-60-7.3728D18	Cardinal晶振	CSM4	MHz Crystal	7.3728MHz	±30ppm
CSM4Z-A2B3C3-40-14.7456D18	Cardinal晶振	CSM4	MHz Crystal	14.7456MHz	±30ppm
CSM4Z-A2B3C3-40-33.0D18	Cardinal晶振	CSM4	MHz Crystal	33MHz	±30ppm
