當前位置：首頁 » 進口晶振 » EUROQUARTZ晶振 » R26插件晶體,RUBYQUARTZ美國晶振,R26-32.768-12.5-EXT-NPB晶振

prevnext

R26插件晶體,RUBYQUARTZ美國晶振,R26-32.768-12.5-EXT-NPB晶振

頻率：32.768KHZ

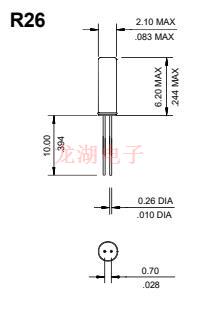

尺寸：2.0*6.0mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能.

訂購熱線：0755-29952551

LH-1

R26插件晶體,RUBYQUARTZ美國晶振,R26-32.768-12.5-EXT-NPB晶振，插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能.

R26插件晶體,RUBYQUARTZ美國晶振,R26-32.768-12.5-EXT-NPB晶振，美國Rubyquartz晶振擁有完整的諧振器與振蕩器產線-RUBYQUARTZ晶振公司是美國有名的頻率控制元件制造商,在各大用戶眼里,是一家注重服務與質量的晶振品質.
擁有非常專業的頻率元件設計與制造技術，其經營理念與生產概念領先許多業界的制造商，產品類型也比較完整。旗下量產的石英組件包括石英晶體諧振器，32.768K晶振，無源晶振，石英晶體振蕩器，OCXO恒溫晶振，VCXO壓控晶振，TCXO溫補晶振，差分晶振等，其他不同材質的頻率元件還有陶瓷晶振和SAW濾波器，所有產品都符合歐盟協會要求的ROHS指令，經過相關部門的檢測，生產車間與環境是標準的無塵干凈化，污染排放達到標準，積極保護資源并防止污染，質量控制規范,長期堅持保證高標準的品質，確保定期評估全部質量要求，讓客戶滿意度保持在100%。

LH-2

HOLDER TYPE	R26
NOMINAL FREQUENCY	32.768 kHz
FREQUENCY TOLERANCE	±5 PPM, ±10 PPM, AND ±20 PPM(STANDARD)
TURNOVER TEMPERATURE	25° ± 5°C
PARABOLIC CURVATURE CONSTANT †	-0.034 PPM/ C² TYP
LOAD CAPACITANCE	6 to 12.5 pF
EQUIVALENT SERIES RESISTANCE	35k OHM MAX
DRIVE LEVEL	1.0 µw TYP
MOTIONAL CAPACITANCE	0.003 pF TYP
SHUNT CAPACITANCE	1.35 pF TYP
CAPACITANCE RATIO	450 TYP
AGING(FIRST YEAR MAX)	±3 PPM
QUALITY FACTOR	70000 TYP
INSULATION RESISTANCE	500 M OHM MIN
OPERATING TEMPERATURE RANGE	-20°C TO +60°C STANDARD -40°C TO +85°C EXTENDED
STORAGE TEMPERATURE RANGE	-40°C TO +85°C
SHOCK RESISTANCE	±5 PPM MAXIMUM 75 cm DROP TEST IN 3 AXES ONTO A HARD SURFACE OR 3000 g x 0.3 ms x ½ SINEWAVE IN 3 AXES
STANDARD PART NUMBER	R26-32.768-12.5-NPB

LH-3

LH-4

有源晶體振蕩器和實時時鐘模塊

所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.R26插件晶體,RUBYQUARTZ美國晶振,R26-32.768-12.5-EXT-NPB晶振.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近高頻晶振的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

激勵功率

在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則貼片晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
