頻率：7.9~64MHz
尺寸：3.2x2.5mm
大真空3225晶振DSX321G,1C241600CDAA安全裝置設備晶振，日本KDS進口晶振，DSX321G是一款小體積晶振尺寸3.2x2.5mm四腳貼片晶振，頻率范圍：7.9MHz至64MHz，1C240000AB0G無源晶振，1N226000AB0J石英晶體諧振器，1C228322EE0D無鉛環保晶振，1N340000LA0B小型、薄型、輕量的表面安裝型MHz石英振動子，厚度: 0.75mm (超過12MHz )，耐熱性優異，高精度、高可靠性(面向通信用途的經年變化±1×10-6/年，±3×10-6/也可以支持5年)，符合AEC-Q200標準，用途：通信設備晶振、DVC、DSC、PC等小型設備，車載無線及無鑰匙入口，如無線局域網晶振、藍牙模塊晶振，車載晶振，GPS/GNSS、安全裝置設備晶振、多媒體設備等車載用途。

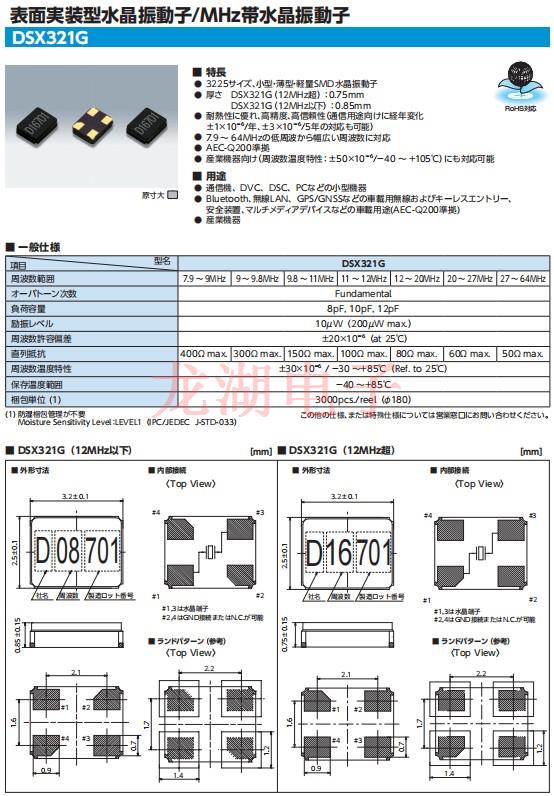

大真空3225晶振DSX321G,1C241600CDAA安全裝置設備晶振，參數圖
| 項目 | 型名 | DSX321G | ||||||
| 周波數範囲 | 7.9~9MHz | 9~9.8MHz | 9.8~11MHz | 11~12MHz | 12~20MHz | 20~27MHz | 27~64MHz | |
| オーバトーン次數 | Fundamental | |||||||
| 負荷容量 | 8pF, 10pF, 12pF | |||||||
| 勵振レベル | 10μW(200μW max.) | |||||||
| 周波數許容偏差 | ±20×10−6, (at 25℃) | |||||||
| 直列抵抗 | 400Ω max. | 300Ω max. | 150Ω max. | 100Ω max. | 80Ω max. | 60Ω max. | 50Ω max. | |
| 周波數溫度特性 | ±30×10−6 / −30 ~＋85℃(Ref. to 25℃) | |||||||
| 保存溫度範囲 | −40 ~＋85℃ | |||||||
| 梱包単位 (1) | 3000pcs./reel(φ180) | |||||||
大真空3225晶振DSX321G,1C241600CDAA安全裝置設備晶振，尺寸圖
大真空3225晶振DSX321G,1C241600CDAA安全裝置設備晶振
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于音叉晶振的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得貼片晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。 大真空3225晶振DSX321G,1C241600CDAA安全裝置設備晶振
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。請在沒有直射陽光，不發生結露的場所保管。
大真空3225晶振DSX321G,1C241600CDAA安全裝置設備晶振
日本大真空株式會社KDS晶振將：
通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.
有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.
通過開展節能活動和減少二氧化碳排放防止全球變暖.
避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.
遵守有關環境保護的法律,標準,協議和任何公司承諾的其他要求.
根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.
KDS晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的. 大真空3225晶振DSX321G,1C241600CDAA安全裝置設備晶振
過去KDS晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.
KDS晶振集團將：不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.
KDS晶振集團將確保其產品及相關設施滿足甚至超出國家的,州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
品牌
石英晶體諧振器
型號
尺寸
頻率
KDS晶振
1C240000AB0G
DSX321G
3225
40.000M
KDS晶振
1C241600CDAA
DSX321G
3225
41.6M
KDS晶振
1N227000BB0AK
DSX321G
3225
27.000M
KDS晶振
1N230000AB0C
DSX321G
3225
30.000M
KDS晶振
1N240000AB0J
DSX321G
3225
40.000M
KDS晶振
1N227000EE0L
DSX321G
3225
27.000M
KDS晶振
1N226000AA0L
DSX321G
3225
26.000M
KDS晶振
1N226000AA0G
DSX321G
3225
26.000M
KDS晶振
1N226000AA0E
DSX321G
3225
26.000M
KDS晶振
1C228322EE0D
DSX321G
3225
28.322M
KDS晶振
1C254000CC0C
DSX321G
3225
54.000M
KDS晶振
1C319200AA0A
DSX321G
3225
19.200M
KDS晶振
1C338400AA0B
DSX321G
3225
38.400M
KDS晶振
1C227000BBAH
DSX321G
3225貼片晶振
27.000M
KDS晶振
1C208000CE0H
DSX321G
3225
8.000M
KDS晶振
1N232000AA0N
DSX321G
3225
32.000M
KDS晶振
7AD01200A1R
DSX321G
3225
12.000M
KDS晶振
1C216000BF0B
DSX321G
3225
16.000M
KDS晶振
7AD00800A1C
DSX321G
3225
8.000M
KDS晶振
1N226000AB0J
DSX321G
3225
26.000MHZ
KDS晶振
1N227000AB0N
DSX321G
3225
27MHZ
KDS晶振
1C226000BE0D
DSX321G
3225
26MHZ
KDS晶振
1C216384BE0D
DSX321G
3225
16.384MHZ
KDS晶振
1C224576AC0A
DSX321G
3225
24.576MHZ
KDS晶振
1C210000EK0C
DSX321G
3225
10.000MHZ
KDS晶振
1N226000AB0M
DSX321G
3225
26MHZ
KDS晶振
1N340000LA0B
DSX321G
3225
40.000MHZ
KDS晶振
1C340000LA0A
DSX321G
3225
40.000MHZ
