頻率：19.2MHZ
尺寸：5.0x3.2mm
DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振，尺寸5.0x3.2mm，頻率19.2MHZ，日本大真空晶振，進口有源晶振，VCTCXO壓控溫補晶振，5032mm有源晶振，十腳有源振蕩器，有源貼片晶振，OSC有源晶振，無鉛環保有源晶振，VCTCXO振蕩器，壓控有源晶體振蕩器，高質量有源晶振，高性能有源晶振，低抖動有源晶振，低功耗有源晶振，低電壓有源晶振，低耗能有源晶振，6G應用有源晶振，室外基站有源晶振，網絡設備有源晶振，交換機有源晶振，無線路由器有源晶振，軍事應用有源晶振，航空航天專用有源晶振，藍牙模塊有源晶振，儀器設備有源晶振，測試測量有源晶振，具有低抖動高質量的特點，有源振蕩器產品超級適合用于室外基站，網絡設備，交換機，無線路由器，軍事應用，航空航天，藍牙模塊，儀器設備，測試測量等應用場景.DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振.

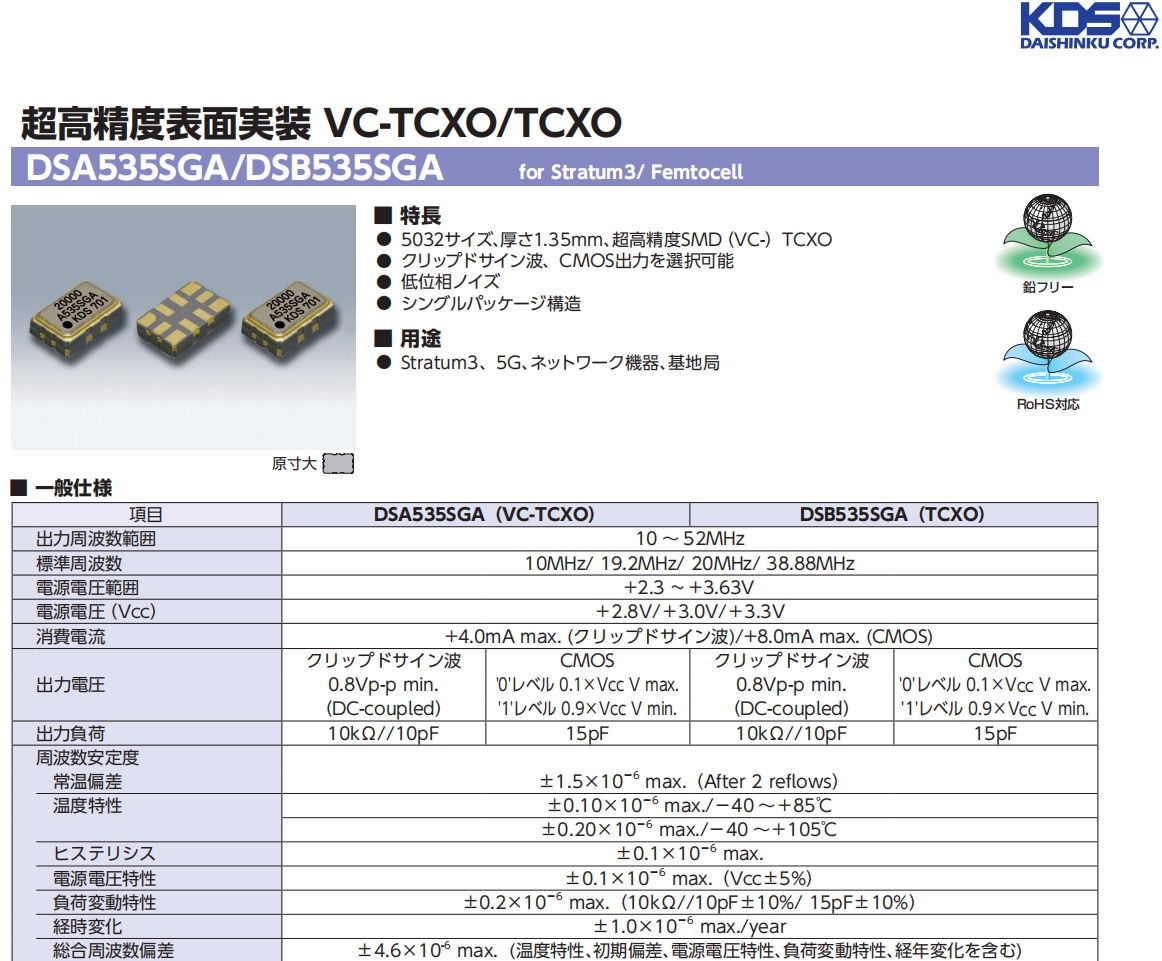

DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振 參數表
| 項目 | DSA535SGA（VC-TCXO） | DSB535SGA（TCXO） | |||||||||||||||||||||||||||||
| 出力周波數範囲 | 19.2MHz | ||||||||||||||||||||||||||||||
| 標準周波數 | 10MHz/ 19.2MHz/ 20MHz/ 38.88MHz | ||||||||||||||||||||||||||||||
| 電源電圧範囲 | +2.3 ~ +3.63V | ||||||||||||||||||||||||||||||
| 電源電圧（VCC） | +2.8V/＋3.0V/＋3.3V | ||||||||||||||||||||||||||||||
| 消費電流 | +4.0mA max. (クリップドサイン波)/+8.0mA max. (CMOS) | ||||||||||||||||||||||||||||||
| 出力電圧 |
クリップドサイン波 0.8Vp-p min. （DC-coupled） |
CMOS '0'レベル 0.1×Vcc V max. '1'レベル 0.9×Vcc V min. |
クリップドサイン波 0.8Vp-p min. （DC-coupled） |
CMOS '0'レベル 0.1×VCC V max. '1'レベル 0.9×VCC V min. |
|||||||||||||||||||||||||||
| 出力負荷 | 10kΩ//10pF | 15pF | 10kΩ//10pF | 15pF | |||||||||||||||||||||||||||
|
周波數安定度 常溫偏差 |
±1.5×10 −6 max. （After 2 reflows） | ||||||||||||||||||||||||||||||
| 溫度特性 | ±0.10×10 −6 max./−40 ~＋85℃ | ||||||||||||||||||||||||||||||
| ±0.20×10 −6 max./−40 ~＋105℃ | |||||||||||||||||||||||||||||||
| ヒステリシス | ±0.1×10 −6 max. | ||||||||||||||||||||||||||||||
| 電源電圧特性 | ±0.1×10 −6 max. （VCC±5%） | ||||||||||||||||||||||||||||||
| 負荷変動特性 | ±0.2×10 −6 max. （10kΩ//10pF±10%/ 15pF±10%） | ||||||||||||||||||||||||||||||
| 経時変化 | ±1.0×10 −6 max./year | ||||||||||||||||||||||||||||||
| 総合周波數偏差 | ±4.6×10-6 max. (溫度特性、初期偏差、電源電圧特性、負荷変動特性、経年変化を含む) | ||||||||||||||||||||||||||||||
|

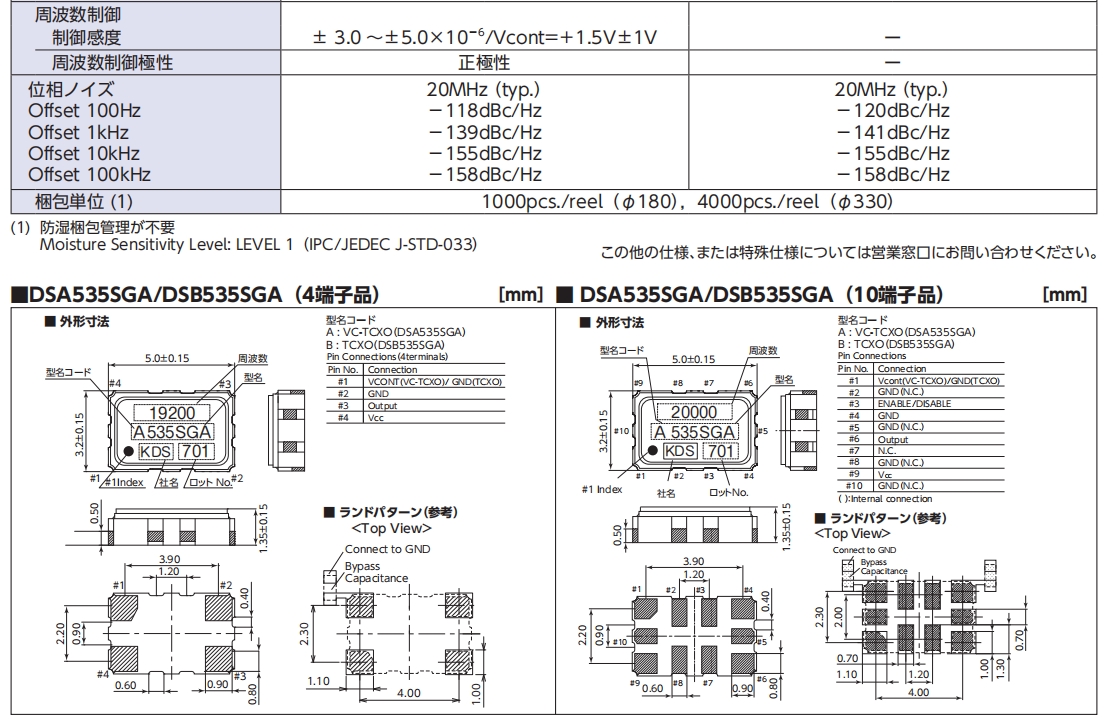

周波數制御 制御感度 周波數制御極性 |
± 3.0 ?±5.0×10−6/Vcont=＋1.5V±1V |
ー |
|||||||||||||||||||||||||||||
| 正極性 | ー | ||||||||||||||||||||||||||||||
|
位相ノイズ Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz |
20MHz （typ.） −118dBc/Hz −139dBc/Hz −155dBc/Hz −158dBc/Hz |
20MHz （typ.） −120dBc/Hz −141dBc/Hz −155dBc/Hz −158dBc/Hz |
|||||||||||||||||||||||||||||
| 梱包単位 (1) | 1000pcs./reel(φ180） ，4000pcs./reel(φ330） | ||||||||||||||||||||||||||||||

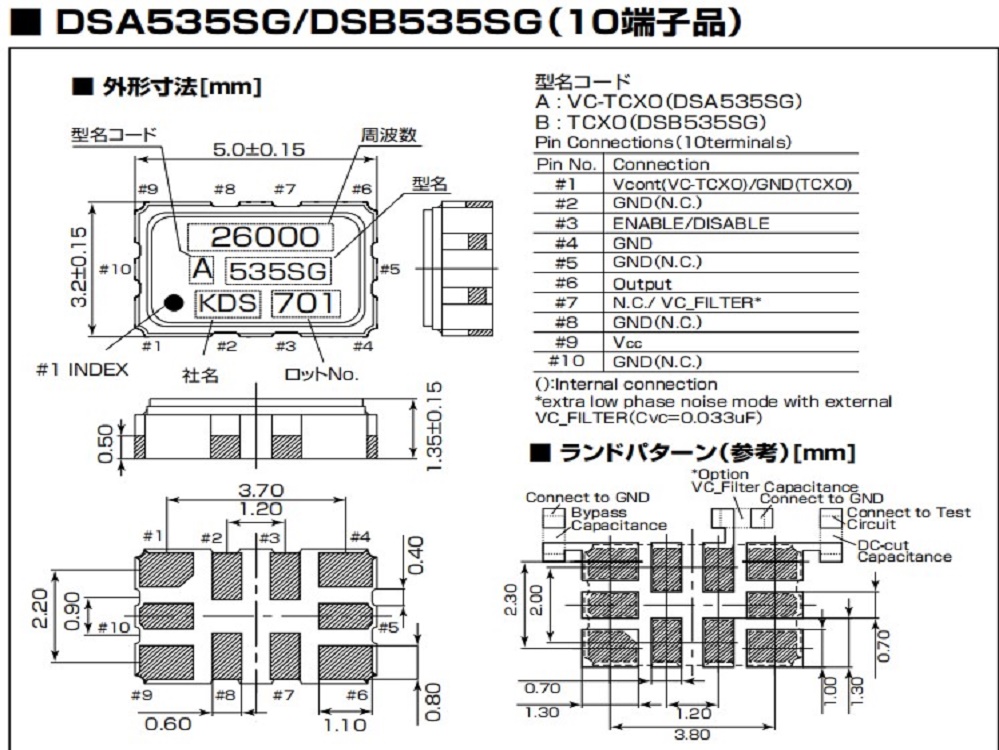

DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振 尺寸圖
DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振
OSC晶振產品特點:
5032尺寸，厚度1.35mm，超高精度SMD（VC-）TCXO
可選擇剪裁正弦波、CMOS輸出
低相位噪聲
單包裝結構
