頻率：32.768KHz
尺寸：1.6×1.0mm
CITIZEN晶振,CM1610H晶振,進口石英晶體諧振器。西鐵城晶振創立于1959年7月28日，當時注冊資金高達17億多,所做產品涉及領域較廣,在1975年西鐵城會社成立了西鐵城株式會社水晶事業部，從此研發音叉型壓電石英晶體.不斷開發新技術和新技術在我們的制造業和工程.我們有一個良好的信譽在市場上特別是對我們的晶振,石英晶振,有源晶振,壓控振蕩器等高精密零件使用我們自己的核心技術和脆性材料和微顯示高清圖片是必需的.是盡一切努力來改善我們的技術和發展提供有價值的服務我們的客戶。
本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性。
西鐵城晶振規格
單位
CM1610H晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
32.768KHZ
標準頻率
儲存溫度
T_stg
-55°C ～ +125°C
裸存
工作溫度
T_use
-40°C ～ +85°C
標準溫度
激勵功率
DL
1μW Max.
推薦:1μW ～ 100μW
頻率公差
f_— l
±20× 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±20 × 10-6/-20°C ～ +70°C
超出標準的規格請聯系我們.
負載電容
CL
12.5pF
超出標準說明,請聯系我們.
串聯電阻(ESR)
R1
如下表所示
-40°C — +85°C, DL = 100μW
頻率老化
f_age
±3× 10-6 / year Max.
+25°C,第一年
請聯系我們以便獲取相關的信息,http://www.0597lc.cn/
機械振動的影響
當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.CITIZEN晶振,CM1610H晶振,進口石英晶體諧振器
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于諧振器的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

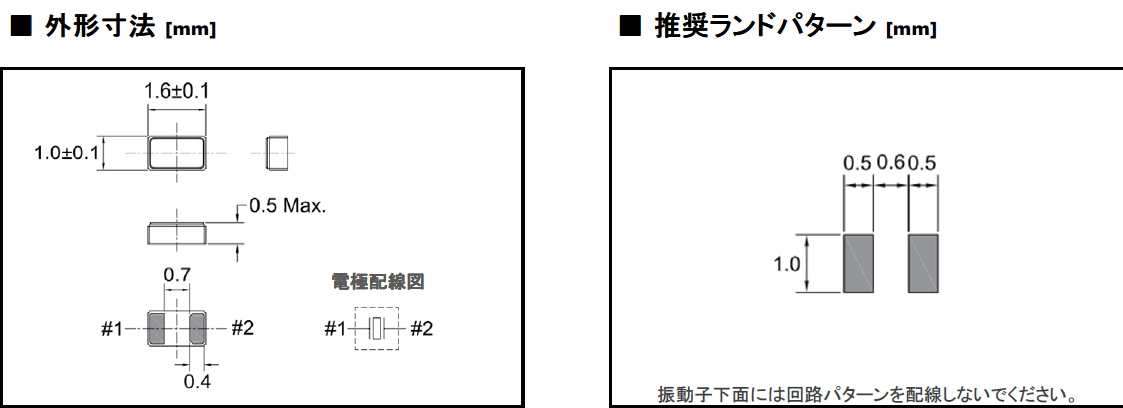

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存進口晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞。
西鐵城晶振公司環保環境與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究,與社會的交流的知識進一步加深協調進一步的協調。這個環境方針是根據文件等的全體職員以及共同工作的人們。按照這個環境方針，設定環境目的和目標，確實是落實，對32.768K晶振進行重新評估，努力持續改善。CITIZEN晶振,1610晶振,進口石英晶體諧振器
西鐵城晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展，為了提供社會，努力維護地球環境。努力對晶振,石英晶振的化學物質的管理強化等。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。
