頻率：14M~250MHZ

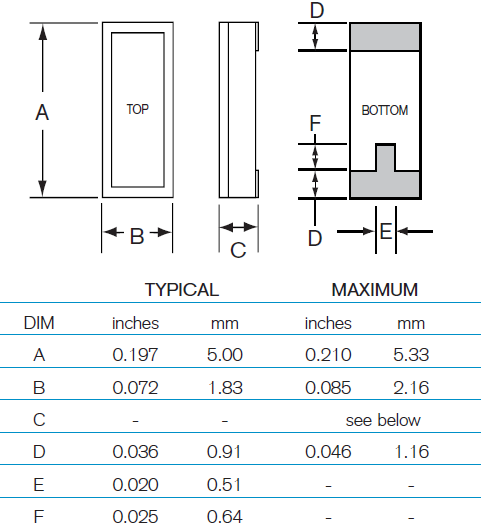

尺寸：5.0X1.83mm
貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
STATEK晶振將水晶放置玻璃封裝以及陶瓷蓋封裝內,人造水晶相較于其他使用機械生產的水晶要小的多.所生產水晶元件具有領先優勢,具有以下特點：高穩定性,頻率精準,保存溫度范圍廣,抗老化性能強等特點.Statek石英晶振,晶體振蕩器具有小型化,低功耗,優秀的耐沖擊性,抗氧化性佳等特點.廣泛使用于全球GPS定位系統,WLAN網絡產品,網絡控制器,無線基站,程控交換設備,精密儀器,GPS衛星,汽車應用,計算機,全球GPS定位系統,無線通訊,數碼產品等等.
Statek晶振公司是設計和制造高可靠頻率控制產品的領導者,研發生產低相位低抖動石英晶體振蕩器.以前要實現卓越的高系統性能需要消耗大量的石英晶體振蕩器,這對于很多應用領域而言是筆不小的開銷,因為空間上和電力方面都比較耗資源.為了實現客戶低消耗高收益的作業,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖動石英晶振,石英晶體振蕩器.
Statek石英晶體振蕩器低消耗低電流只需3.2~2.5mm,頻率范圍從20MHZ~50MHZ可供選擇,電壓范圍在1.8V~3.3V之間,在產品中使用的工作溫度范圍廣-55°C+125°C.并且具有超強的耐沖擊性能,可用于軍工產品,軍事領域.
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一
|
Statek晶振規格 |
單位 |
CX4SM晶振頻率范圍 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
14M~250MHZ |
標準頻率 |
|
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
|
負載電容 |
CL |
7pF ～ ∞ |
不同負載要求,請聯系我們. |
|
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
晶體產品線路焊接安裝時注意事項
耐焊性：
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
（1）柱面式產品和DIP產品
|
晶振產品類型 |
晶振焊接條件 |
|
插件晶振型,是指石英晶振采用引腳直插模式的情況下 |
手工焊接+300°C或低于3秒鐘 |
|
SMD型貼片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情況下,有些型號晶振高溫可達260°,有些只可達230° |
+260°C或低于@最大值 10 s |
(2)SMD產品回流焊接條件圖
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷.請聯系我們以便獲取相關信息.
盡可能使溫度變化曲線保持平滑：
