頻率：38.8-50.0MHz

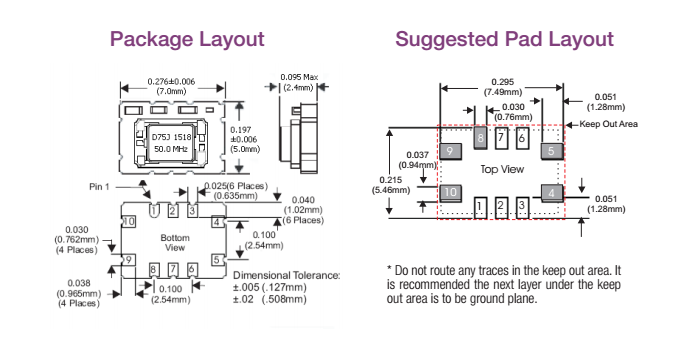

尺寸：7.0*5.0mm
小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
康納溫菲爾德晶振,貼片晶振,D75J晶振,康諾-溫菲爾德晶振集團是一家以美國為基礎的電子產品制造商.在1963年公司成立后,connor- winfield主要專注于設計和制造基于石英的計時電路和振蕩器,壓電石英晶體、有源晶體、壓電陶瓷諧振器,用于廣泛的電子應用.在20世紀90年代,connorwinfield擴展到其他產品領域,同時繼續專注于其核心的時間根源.
康諾-溫菲爾德晶振集團的頻率控制產品晶振,石英晶振,有源晶振,壓控振蕩器等廣泛應用于包括電信、局域網、廣域網、計算機、其他微處理器和電子設備等多種應用領域.我們專門設計自定義和半自定義頻率控制產品,但也提供廣泛的標準石英晶體振蕩器產品和非晶體振蕩器.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
38.8-50.0MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.60 V to 3.63 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.0597lc.cn |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
(1)陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
(2)陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。康納溫菲爾德晶振,貼片晶振,D75J晶振
康納·溫菲爾德晶振公司在所有層面上都致力于滿足石英晶振,貼片晶振, 溫補晶振,石英晶體振蕩器等客戶的所有要求,通過維護我們的ISO 9001質量體系認證,持續改進我們的流程是我們不斷超越客戶期望的承諾.對我們來說,石英晶振,貼片晶振, 石英水晶振蕩子, 壓電石英晶體、有源晶體產品質量不僅僅是一種技術或系統,它是一種無所不包的、毫不妥協的哲學產品,不僅能滿足我們客戶對于晶振,石英晶體的質量要求,而且還能以各種方式超越它們.
康納·溫菲爾德晶振集團的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.實施創新戰略,提高晶振,石英晶振,有源晶振,壓控振蕩器,鐘表晶振,溫補晶振的自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標..康納溫菲爾德晶振,貼片晶振,D75J晶振
