頻率：12.0-54.0MHz

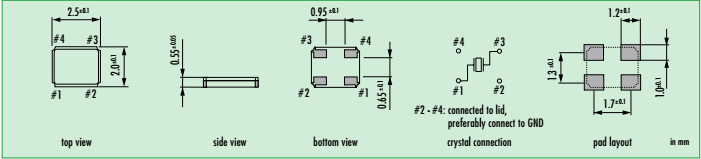

尺寸：2.5*2.0mm
JAUCH晶振,石英晶振,,JXS22P4晶振,小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
Jauch晶振規格 |
單位 |
晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12.0-54.0MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
500μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, http://www.0597lc.cn/ |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12~32pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶體頻率與負載電容的變化要求：
如果由頻率計數器測量的頻率比目標頻率高，要增加石英晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值，并通過晶體具有較低負載電容（CL）。
方法2：采用小電阻（RR）的晶體。
方法3：使用鎘和CG的不等價的設計。
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述晶體，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。JAUCH晶振,貼片晶振,JXS22-WA晶振
Jauch晶振環保事項：
Jauch晶振公司在現行法規框架內保障職業健康和安全,并支持持續發展和改善工作環境.它定期提供有關健康保護、安全標準和安全程序的信息.當前立法.工作環境被安排符合法定的規章制度,確保員工的福利.Jauch集團把安全健康的工作環境視為理所當然的事情,因為它還有助于提高石英晶振,有源晶振,壓控振蕩器, 溫補晶振,石英晶體振蕩器等產品和服務的質量.
Jauch晶振嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意.JAUCH晶振,貼片晶振,JXS22-WA晶振
