頻率：1.000MHz~70.000MHz

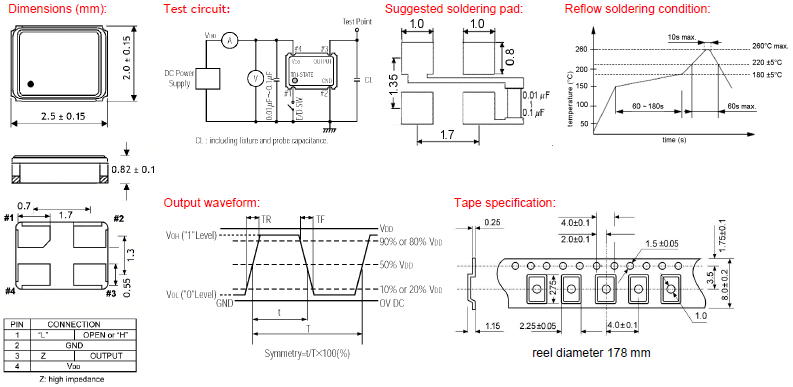

尺寸：2.5*2.0*0.82mm
Geyer晶振,進口石英振蕩子,KXO-V95低功耗晶振.有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
石英晶振曲率半徑加工技術:石英進口晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法.如:1、是指球面加工曲率半徑的工藝設計(a、球面的余弦磨量;b、球面的均勻磨量;c、球面加工曲率半徑的配合)2、在加工時球面測量標準的設計原則(曲率半徑公式的計算).
GEYER ELECTRONIC成立于1964年,總部位于慕尼黑/德國.幾十年來,GEYER ELECTRONIC一直是頻率產品,石英晶體振蕩器和陶瓷諧振器的領先制造商之一.另外,我們還生產品牌電池,蓄電池（可充電電池）和負載技術.最高的質量,創造力和安全性是我們創新解決方案的特點.
|

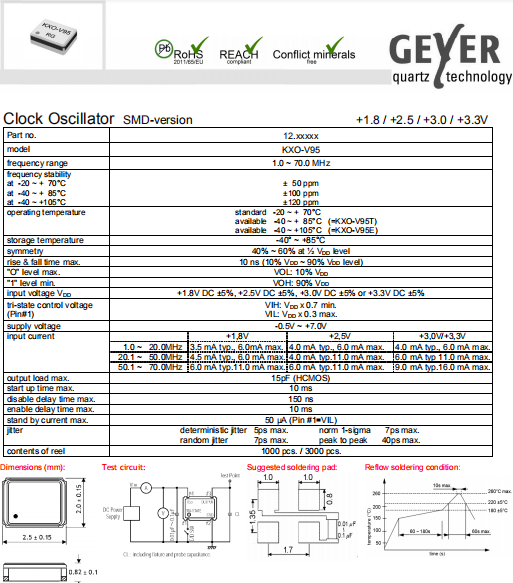

GEYER晶振 |
KXO-V95晶振 |
|
輸出類型 |
HCMOS |
|
輸出負載 |
15pF |
|
振蕩模式 |
基本/第三泛音 |
|
電源電壓 |
-0.5V ~ +7.0V |
|
頻率范圍 |
1.00MHz~70.00MHz |
|
頻率穩定度 |
±50ppm ±100ppm ±120ppm
|
|
工作溫度 |
-20℃~+70℃ -40℃~+85℃ -40℃~+105℃ |
|
保存溫度 |
-40℃~+85℃ |
|
電壓卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
啟動時間 |
5 ms Max |
|
相位抖動（12兆赫~20兆赫） |
1個PS最大 |
|
老化率 |
±3 ppm /年最大 |
輸出負載
建議將輸出負載安裝在盡可能靠近電壓控制普通有源晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
電源線路
電源的線路阻抗應盡可能低.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致2520晶振無法產生振蕩和/或非正常工作.
晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.
