NDK晶振,貼片晶振,NX3225GB晶振

頻率：12.0~50.0MHz

尺寸：3.2*2.5mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-29952551

NDK-1

NDK晶振,貼片晶振,NX3225GB晶振.引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
NDK晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.DIP壓電石英晶體諧振器,進口插件晶體,AT-41晶振

LH-2

NDK晶振	單位	NX3225GB晶振	石英晶振基本條件
標準頻率	f_nom	12.0~50.0MHz	標準頻率
儲存溫度	T_stg	-40°C ~+85°C	裸存
工作溫度	T_use	-10°C~+70°C	標準溫度
激勵功率	DL	1000μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.0597lc.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	16PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

LH-3

NDK-2

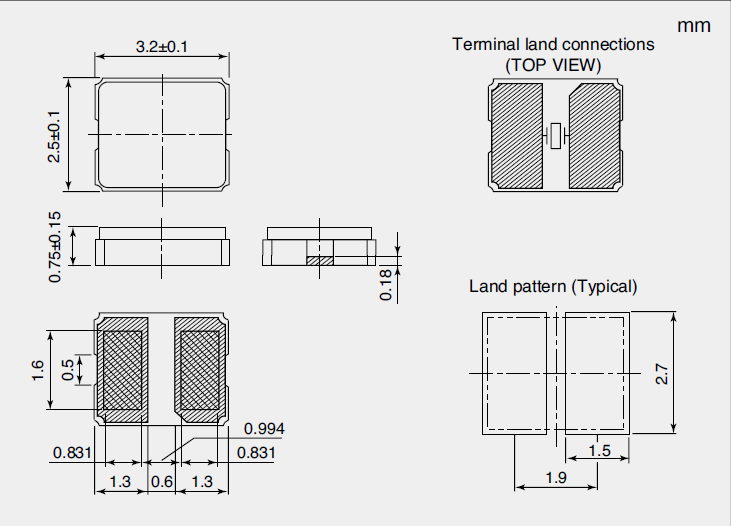

NX3225GB-CRA-2 3.2_2.5

LH-4

抗沖擊
進口貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。DIP壓電石英晶體諧振器,進口插件晶體,AT-41晶振
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致無源晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。NDK晶振,貼片晶振,NX3225GB晶振
靜電
過高的靜電可能會損壞SMD晶體，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
