頻率：32.768KHz
尺寸：3.2x1.5mm
精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手機晶振,，日本SEIKO精工晶振，進口晶振，SC-32S是一款小體積晶振尺寸3.2x1.5mm晶振，厚度0.75mm的超薄型，兩腳貼片晶振，32.768K晶振，無源晶振，石英晶振，石英晶體諧振器，無鉛環保晶振，具有超小型，輕薄型，優異的耐沖擊性、耐熱性、完全無Pb、符合歐盟RoHS指令的產品、內置可靠性高的光刻工廠加工廠振動子。適用于高密度安裝的SMD型、通訊設備，智能手機晶振，無線網絡晶振，藍牙模塊晶振，時鐘晶振，鐘表電子晶振，儀器儀表設備，汽車電子，數碼相機等應用。

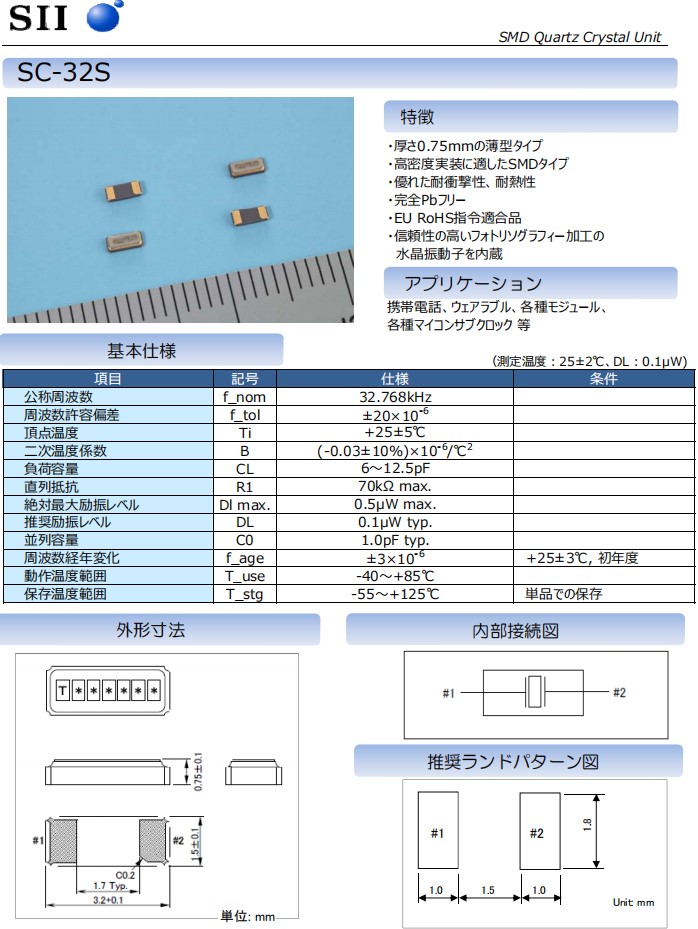

精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手機晶振，參數圖
|
精工晶振規格 |
單位 |
SC-32S晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手機晶振，尺寸圖
精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手機晶振
石英晶體振蕩器和實時時鐘模塊：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND. 精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手機晶振
熱影響
重復的溫度巨大變化可能會降低受損害的貼片晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
精工SMD晶振SC-32S,Q-SC32S03220C5AAE智能手機晶振，“Q-SC32S0320570CADF”精工控股株式會社精工晶振石英事業部的所有石英晶振, 32.768K鐘表晶振, 石英晶體諧振器,石英晶體均通過了SII綠化商品的認證.
1.制定環境目標,有計劃地確認實行結果,進而得到持續的改善.
2.遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項,致力于預防環境污染.
3.在從石英晶體諧振器,石英晶體,32.768K,時鐘晶體,壓電石英晶體的制造到銷售的全生命周期中,力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放.以此為保全生物多樣性做貢獻.
4.與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.
5.向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
3215石英晶振
品牌
型號
頻率
頻率穩定度
Q-SC32S03220C5AAE
Seiko Crystal
SC-32S
32.768kHz
±20ppm
Q-SC32S03210C5AFE
Seiko Crystal
SC-32S
32.768kHz
±10ppm
Q-SC32S03205C5ADE
Seiko Crystal
SC-32S
32.768kHz
±5ppm
Q-SC32S0320570CADF
Seiko Crystal
SC-32S
32.768kHz
±5ppm
Q-SC32S0321070CAAF
Seiko Crystal
SC-32S
32.768kHz
±10ppm
Q-SC32S0322070AAAF
Seiko Crystal
SC-32S
32.768kHz
±20ppm
Q-SC32S03220C5AAAF
Seiko Crystal
SC-32S
32.768kHz
±20ppm
Q-SC32S03210C5AAFF
Seiko Crystal
SC-32S
32.768kHz
±10ppm
Q-SC32S03205C5AADF
Seiko Crystal
SC-32S
32.768kHz
±5ppm
