頻率：19.2~52MHz

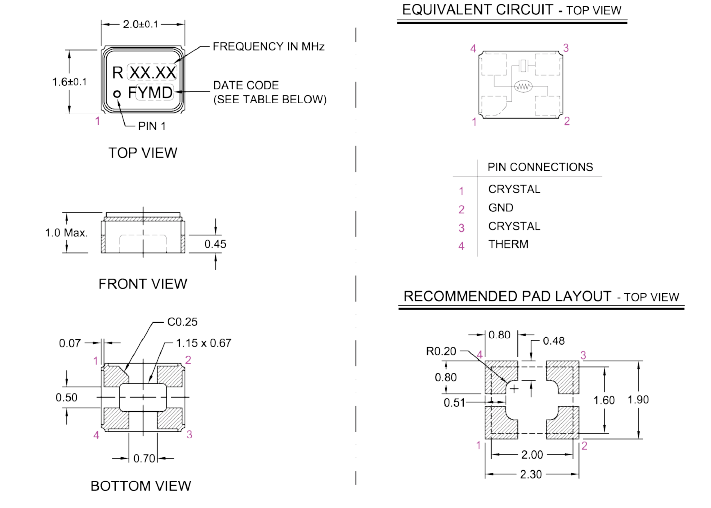

尺寸：2.0×1.6mm
Rakon晶振,RXT2016AT晶振,2016貼片晶振，瑞康晶振成立于1967年，多年來一直是先進的有源晶振,壓控振蕩器, 石英晶振等水晶元件和振蕩器技術的先鋒。自2006年以來，RAKON瑞康晶振已經轉變為全球最大的頻率控制解決方案提供商之一，提供了一個多樣化的產品組合，包括電信、定位和空間和國防市場的先進產品。Rakon晶振有6家制造工廠，包括3家合資工廠和8個研發中心?？蛻糁С种行奈挥谑澜绺鞯氐?1個辦事處?？偛吭O在新西蘭的奧克蘭。
|
瑞康晶振規格 |
單位 |
RXT2016AT晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
19.2~52MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
0.5μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±25 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
5~32PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
石英晶振各項注意事項：
如果由頻率計數器測量的頻率比目標頻率高，要增加石英晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值，并通過晶體具有較低負載電容（CL）。
方法2：采用小電阻（RR）的晶體。
方法3：使用鎘和CG的不等價的設計。Rakon石英晶體,RXT2016AT晶振,2016貼片晶振
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述晶體，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。
瑞康晶振科技股份有限公司，依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’，以界定本公司環境/安衛管理系統之范圍，包括任何排除之細節及調整，并指引環境/安衛管理系統與各書面、辦法書之對應關系，包含在環境/安衛管理系統內之流程順序及交互作用的描述。本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務。
有效利用石英晶振,貼片晶振材料資源和能源,認識到資源和能源的有限性,有源晶體振蕩器,水晶振蕩子等原材料的有效利用.瑞康晶振公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于石英晶體諧振器的要求相符，于2004年通過綠色伙伴(Green Partner)驗證.
瑞康石英晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是瑞康晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.Rakon石英晶體,RXT2016AT晶振,2016貼片晶振
瑞康晶振進一步解放思想，學習先進，總結實踐，針對新形勢、新情況，抓好理念創新，促進安全環保工作更加科學、更加有效。堅持運用，不斷完善，持續改進，更要針對新情況、新問題，不斷學習先進，總結經驗，結合實際，及時改進舊方法，勇于擯棄落后方法
