當前位置：首頁 » 進口晶振 » 格林雷晶振 » Greenray晶振,TCXO振蕩器,T1243晶振

prevnext

Greenray晶振,TCXO振蕩器,T1243晶振

頻率：10.000MHz~50.000MHz

尺寸：22.86*17.78mm

溫補石英晶體振蕩器基本解決方案,CMOS輸出,輸出頻率10MHz到50MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.

訂購熱線：0755-29952551

Greenray晶振公司的高性能頻率控制器件經過近60年的運行，專為1 Hz至1 GHz的苛刻應用而設計。所有Greenray振蕩器產品均在賓夕法尼亞州Mechanicsburg的工廠進行設計，組裝和測試。我們的質量管理體系已通過ISO 9001：2008 + AS9100C標準認證。致力于提供高精度石英晶體振蕩器，為下一代計劃提供先進的解決方案，滿足甚至超越全球工業和國防用戶的需求。
Greenray格林雷晶振集團為確保所生產石英晶振,貼片石英晶振的質量,都會經過廣泛的電氣以及環境測試,確保質量上不會存在錯誤,其中包括•老化•溫度測試•溫度循環•溫度沖擊•機械沖擊•微跳•穩定烤•加速度•加速度靈敏度•好/總泄漏•隨機振動振動•耐溶劑•可焊性.Greenray Industries,Inc.是美國領先的精密石英晶體振蕩器制造商.

LH-1

Greenray晶振,TCXO振蕩器,T1243晶振.大體積SMD有源晶振，具備超低加速度，靈敏度，產品本身具有溫度補償作用，高低溫度穩定性：頻率精度高0.5PPM~2.0ppm，因產品性能穩定，精度高等優勢，被廣泛應用到一些比較高端的數碼通訊產品領域，GPS全球定位系統，智能手機，WiMAX和蜂窩和無線通信等產品，符合RoHS/無鉛。
格林雷有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

LH-2

型號		T1243晶振(TCXO)
輸出頻率范圍		10~50MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+3.3V+5.0V
電源電壓（Vcc）		+3.3V/+5.0V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±2.0×10-6 max.（After 2 reflows）
	溫度特性	±0.2×10-6,±2.5×10-6 max./-40~+85℃ ±0.5×10-6,±2.5×10-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

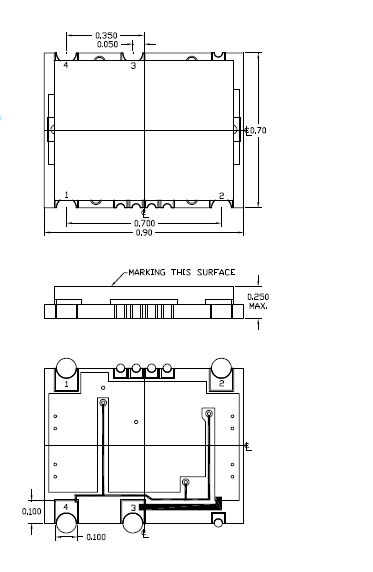

T1243 22.86 x 17.78 TCXO

LH-4

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近進口晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶體的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。Greenray晶振,TCXO振蕩器,T1243晶振
通電
不建議從中間電位和/或極快速通電，否則會導致貼片振蕩器無法產生振蕩和/或非正常工作。

LH-5

Greenray晶振減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫度補償晶振,石英晶體振蕩器設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.
Greenray晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來晶體諧振器、TCXO CRYSTAL、普通晶體振蕩器（SPXO）,石英晶振生產制造中所產生的污染.
Greenray格林雷晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,有源晶振,低頻TCXO振蕩器,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
Greenray格林雷晶振集團消除事故和環境方面的偶發事件,減少晶體諧振器、普通晶體振蕩器（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.Greenray晶振,TCXO振蕩器,T1243晶振
