頻率：32.768KHZ

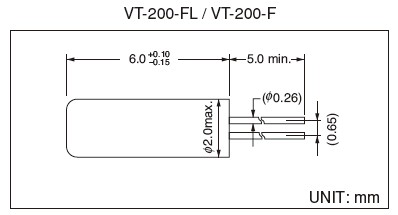

尺寸：2.0x6.0mm
精工控股株式會社精工晶振自創業以來始終秉承著“永遠領先時代一步”的經營姿態,“VT200F-12.5PF20PPM”不斷推進著革新.我們牢記著這一自創業以來繼承至今的理念和“把握顧客感性”這一嶄新的理念,制定了“讓時代與心靈悅動SEIKO”的企業口號.依靠引領時代的技術實力和感性,今后一如既往地將創造未來的事業推進下去,我們傳遞著精工這樣的熱誠意志和躍動感.
自1881年創業以來,精工公司已不斷地向全世界推出了各種具有革新性的商品和服務. 比如壓控振蕩器,貼片晶振, 石英晶振,有源晶振,壓控振蕩器等.以腕表、電子元器件、系統解決方案的3大業務為軸心,推進各種業務,在全球范圍內開展各項活動.
“VT200F-12.5PF20PPM”精工控股株式會社精工晶振永恒不變主體就是,依靠“覺得可靠的質量”讓顧客得到放心和滿足.將集團基本理念定為“努力成為值得社會信賴的公司”,我們希望像全世界的顧客提供值得信賴的商品和服務.
精工晶振,VT-200-F晶振,32.768K表晶,VT-200-FL晶振,精工32.768K晶體具有一致性良好,“VT200F-12.5PF20PPM”頻率穩定度高,耐抗震強,每批次出廠均采用24小時老化測試,產品精度分為以下幾種±20ppm,±10ppm,±5ppm,也可以根據客戶需求特殊分為+偏差,或者-偏差,產品使用溫度高溫可達到+70°低溫可達到-40°產品被廣泛應用到比較高端的汽車電子產品,民用產品有家用電器,智能筆記本,MP3,MP4多功能播放器,智能手表等產品.
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一
|
精工晶振規格 |
單位 |
VT-200-F晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-30°C ～ +70°C |
裸存 |
|
工作溫度 |
T_use |
-10°C ～ +60°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
精工晶振規格 |
單位 |
VT-200-FL晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
精工晶振在工作中出現異常技術問題：
“VT200F-12.5PF20PPM”這些晶振知識介紹是指,晶振在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.
我們從晶振使用輸出無信號開始尋找相關問題.
我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.
你可以先把晶體卸載下來并測試晶振的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.精工晶振,VT-200-F晶振,32.768K表晶,VT-200-FL晶振
如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶振頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.
比如等效電路測試如下：
“VT200F-12.5PF20PPM”精工控股株式會社精工晶振石英事業部的所有石英晶振, 32.768K鐘表晶振, 石英晶體諧振器,石英晶體均通過了SII綠化商品的認證.
1.制定環境目標,有計劃地確認實行結果,進而得到持續的改善.
2.遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項,致力于預防環境污染.
3.在從石英晶體諧振器,石英晶體,32.768K,時鐘晶體,壓電石英晶體的制造到銷售的全生命周期中,力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放.以此為保全生物多樣性做貢獻.
4.與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.
5.向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
精工控股株式會社精工晶振通過引進環境會計、公布CO2排放量等措施推進環境的可視化,在商品的開發、制造、銷售、服務等各種過程中,致力于減少溫室效應氣體.
提供從材料的選定到廢棄過程中考慮環境質量的產品.加強制度建設,深化環境監管,向環境污染宣戰,促進經濟與環境協調發展.
