頻率：10~40MHZ

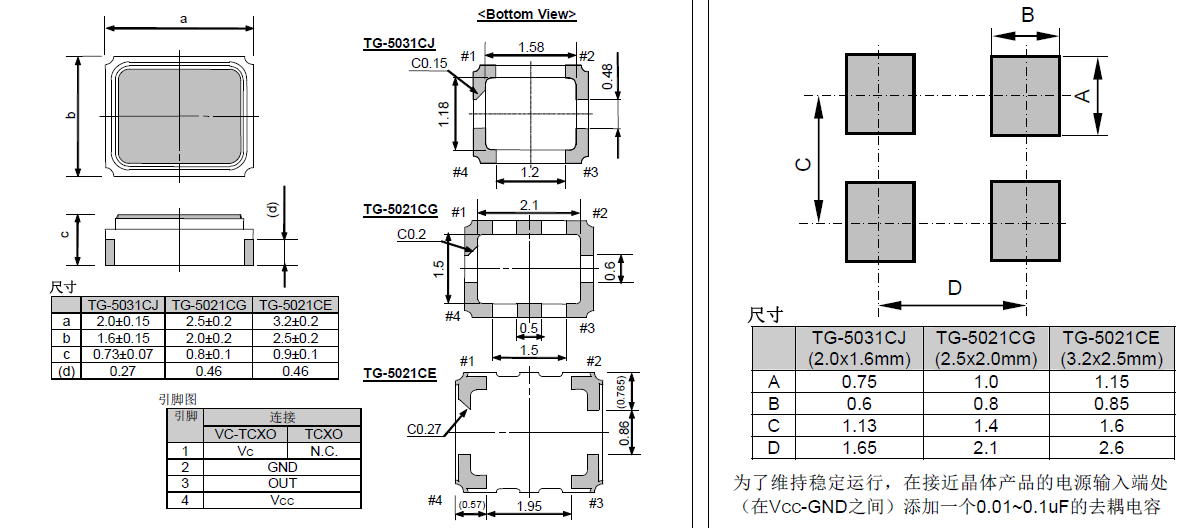

尺寸：3.2*2.5mm
EPSON晶振,溫補晶振,TG-5021CE晶振,X1G0038210044晶振,超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
3225mm體積貼片晶振適用于汽車電子領域的表面貼片型3225晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電進口晶振,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
|
型號 |
TG-5021CE晶振 |
|
|
輸出頻率范圍 |
10~40MHZ |
|
|
電源電壓范圍 |
1.7~3.3V |
|
|
電源電壓（Vcc） |
+3.3V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
- |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生TCXO有源振蕩器型號列表:
愛普生TCXO有源振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG-5500CA
15.360000 MHz
7.00 x 5.00 x 1.50 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG-5021CG
33.600000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CG
32.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CG
30.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CE
24.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.5 ppm
-40 to +85 °C
+/-5.00 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
19.200000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.368000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
26.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
Product Number
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
X1G0035610204
TG-5500CA
15.360000 MHz
7.00 x 5.00 x 1.50 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0035810029
TG-5021CG
33.600000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0035810035
TG-5021CG
32.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0035810039
TG-5021CG
30.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0038210044
TG-5021CE
24.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.5 ppm
-40 to +85 °C
+/-5.00 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310001
TG-5035CE
19.200000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310004
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310005
TG-5035CE
16.368000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310014
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310025
TG-5035CE
26.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
機械振動的影響:當金屬面晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。EPSON晶振,溫補晶振,TG-5021CE晶振,X1G0038210044晶振
石英振蕩器產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了TCXO晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少SMD進口晶振各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司,貼片晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.EPSON晶振,溫補晶振,TG-5021CE晶振,X1G0038210044晶振
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進3225有源晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠將方針與各自工作職責完全結合的培訓.
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,晶振,石英晶振,有源晶振環保型原材料,減少3225貼片振蕩器生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.
