頻率：73.5~700MHZ

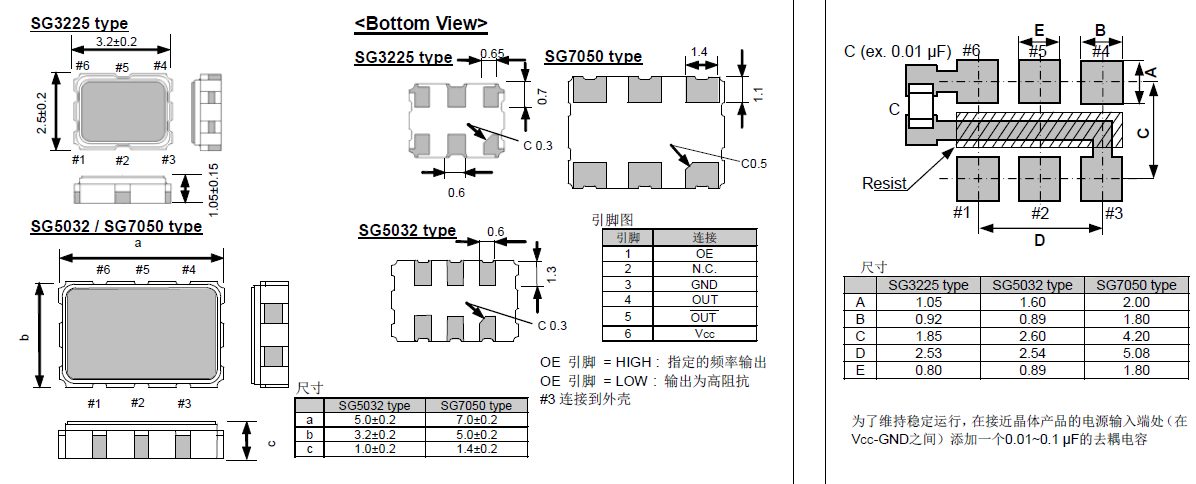

尺寸：7.0*5.0mm
EPSON晶振,有源晶振,SG7050EAN晶振,X1G0042910001晶振,貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.
|
型號 |
SG7050EAN晶振 |
|
|
輸出頻率范圍 |
73.5~70MHZ |
|
|
電源電壓（Vcc） |
+2.5~3.3V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
LV-PECL |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生有源石英貼片振蕩器型號列表:
愛普生有源石英貼片振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG7050VAN
80.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG7050VAN
114.285000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG7050VAN
250.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG7050VAN
350.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG7050EAN
125.000000 MHz
7.00 x 5.00 x 1.60 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG7050EAN
155.520000 MHz
7.00 x 5.00 x 1.60 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG7050EAN
312.500000 MHz
7.00 x 5.00 x 1.60 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG7050EAN
150.000000 MHz
7.00 x 5.00 x 1.60 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
|
Model | Frequency | LxWxH |
|
|
|
I [Max] | 25°C Aging | Aging2 | Symmetry | ||||||||||||||||||||||||||||||||||||||||
| X1G0042810103 | SG7050VAN | 80.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | -40 to 85 °C | +/-30 ppm | ≤ 30.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0042810104 | SG7050VAN | 114.285000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | -40 to 85 °C | +/-30 ppm | ≤ 30.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0042810105 | SG7050VAN | 250.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | -40 to 85 °C | +/-30 ppm | ≤ 30.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0042810106 | SG7050VAN | 350.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | -40 to 85 °C | +/-30 ppm | ≤ 30.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0042910001 | SG7050EAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 65.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0042910002 | SG7050EAN | 155.520000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 65.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0042910003 | SG7050EAN | 312.500000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 65.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0042910004 | SG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 65.0 mA | +/-5ppm | 45 to 55 % |
噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將晶體振蕩器輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。愛普生晶振,有源晶振,SG7050EAN晶振,X1G0042910001晶振
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的壓電晶體產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
進口貼片晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,7050晶體振蕩器,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.愛普生晶振,有源晶振,SG7050EAN晶振,X1G0042910001晶振
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,高精度有源振蕩器,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進7050SMD晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
