頻率：2.5~50MHZ

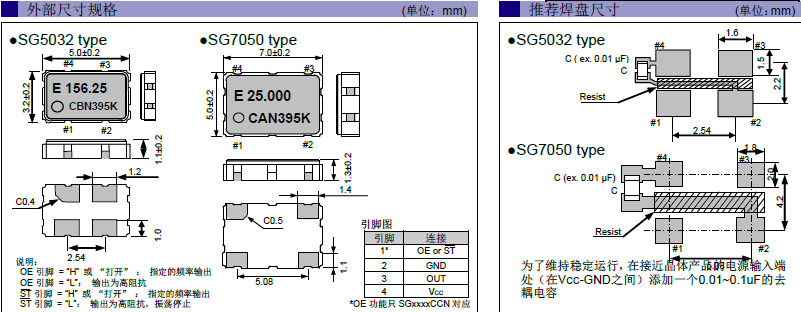

尺寸：7.0*5.0mm
EPSON晶振,有源晶振,SG7050CCN晶振,X1G0045010001晶振,石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。
小型貼片晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
愛普生品牌系列千赫子的石英貼片晶振,目前占據了中國市場進口晶25％的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80％的手機行業晶振類別,產品本身特點是體積小,耐高溫,穩定性能高,排帶包裝,應用自動貼片方便.愛普生晶振小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
|
型號 |
SG7050CCN晶振 |
|
|
輸出頻率范圍 |
2.5~50MHZ |
|
|
電源電壓（Vcc） |
+4.5~5.5V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
CMOS |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生有源石英貼片振蕩器型號列表:
愛普生有源石英貼片振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG7050CBN
120.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-25 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CBN
120.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CBN
100.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CBN
85.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG7050CCN
4.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
16.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
48.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
11.059200 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0044910026
SG7050CBN
120.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-25 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044910027
SG7050CBN
120.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044910028
SG7050CBN
100.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044910029
SG7050CBN
85.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0045010001
SG7050CCN
4.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010003
SG7050CCN
16.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010004
SG7050CCN
48.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010005
SG7050CCN
11.059200 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
機械振動的影響:當石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。 愛普生晶振,有源晶振,SG7050CCN晶振,X1G0045010001晶振
晶振產品使用每種產品時,請在貼片石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
金屬面晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
減少導航儀晶振污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.愛普生晶振,有源晶振,SG7050CCN晶振,X1G0045010001晶振
愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過低消耗損耗型7050振蕩器有效利用森林、能源以及其它資源,減少形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
愛普生晶振集團所生產的壓電石英晶體、MHZ系列振蕩器,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；
