頻率：794.727753MHz
尺寸：7.0x5.0x1.5mm
X1G004551000400低相位噪聲晶振,VG7050EBN 794.727753MHz CJGHBZ，日本進口晶振，EPSON愛普生晶振，型號：VG7050EBN，編碼為：X1G004551000400，頻率為：794.727753MHz，小體積晶振尺寸：7.0x5.0x1.5mm，六腳貼片晶振，LVPECL差分晶體振蕩器，石英晶體振蕩器，有源晶振，石英晶振，VCXO壓控晶振，具有超小型，輕薄型，低抖動，低功耗，低電壓，低相位噪聲，低電平，高精度，高性能，高品質等特點。7050晶振被廣泛應用于：通訊設備，無線網絡，藍牙模塊，物聯網，路由器，儀器儀表、SATA，SAS，光纖通信，交換機，以太網，醫療設備，安防設備，導航儀等應用。

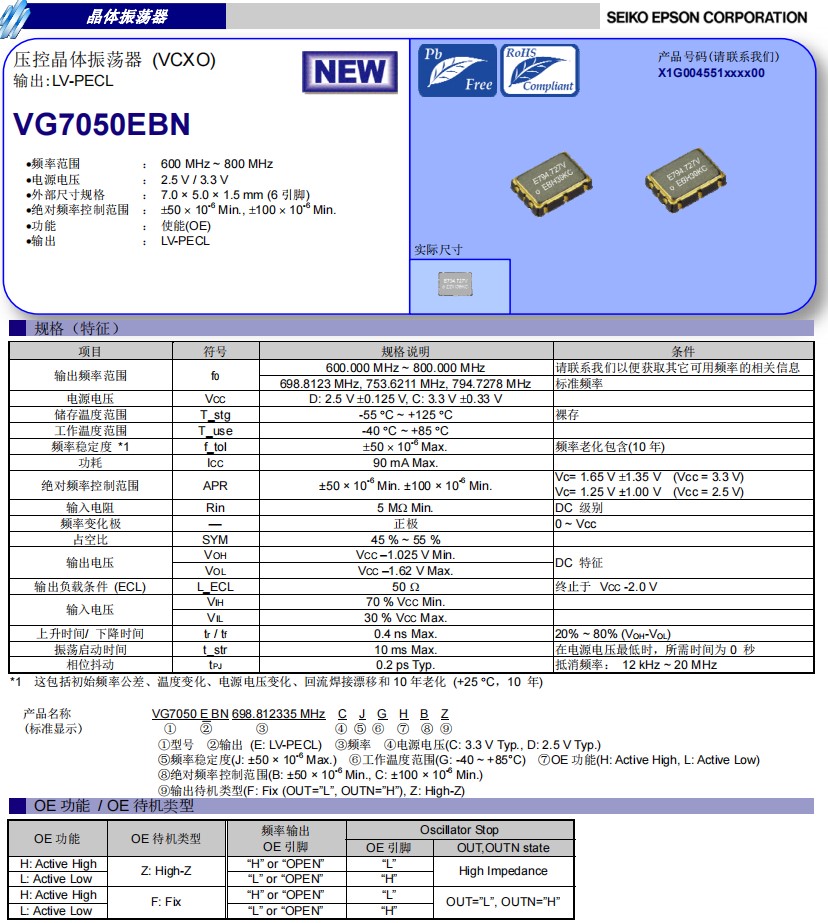

X1G004551000400低相位噪聲晶振,VG7050EBN 794.727753MHz CJGHBZ 參數表
項目
符號
規格說明
條件
輸出頻率范圍
f0
794.727753MHz
請聯系我們以便獲取其它可用頻率的相關信息
698.8123 MHz, 753.6211 MHz, 794.7278 MHz
標準頻率
電源電壓
VCC
D: 2.5 V 土0.125 V, C: 3.3 V 土0.33 V
儲存溫度范圍
T_stg
-55 。C ~ +125 。C
裸存
工作溫度范圍
T_use
-40 。C ~ +85 。C
頻率穩定度 *1
f_tol
土50 x 10-6 Max.
頻率老化包含(10 年)
功耗
ICC
90 mA Max.
絕對頻率控制范圍
APR
±50 × 10-6 Min. ±100 × 10-6 Min.
Vc= 1.65 V 土1.35 V (Vcc = 3.3 V)
Vc= 1.25 V ±1.00 V (Vcc = 2.5 V)
輸入電阻
Rin
5 MΩ Min.
DC 級別
頻率變化極
-
正極
0 ~ Vcc
占空比
SYM
45 % ~ 55 %
輸出電壓
VOH
VCC –1.025 V Min.
DC 特征
VOL
VCC –1.62 V Max.
輸出負載條件 (ECL)
L_ECL
50 Ω
終止于 VCC -2.0 V
輸入電壓
VIH
70 % VCC Min.
VIL
30 % VCC Max.
上升時間/ 下降時間
tr / tf
0.4 ns Max.
20% ~ 80% (VOH-VOL)
振蕩啟動時間
t_str
10 ms Max.
在電源電壓最低時，所需時間為 0 秒
相位抖動
tPJ
0.2 ps Typ.
抵消頻率： 12 kHz ~ 20 MHz

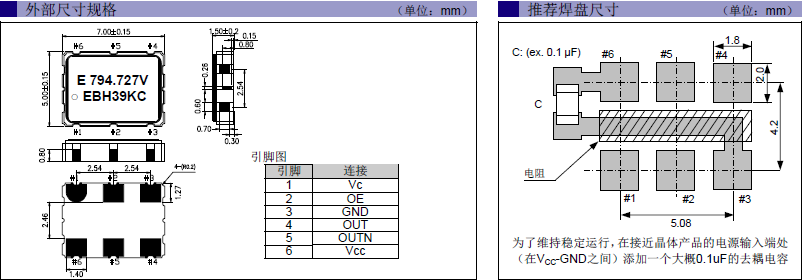

X1G004551000400低相位噪聲晶振,VG7050EBN 794.727753MHz CJGHBZ 尺寸圖
X1G004551000400低相位噪聲晶振,VG7050EBN 794.727753MHz CJGHBZ
常用的差分晶振輸出均屬于方波，輸出功率比較大，驅動能力較強，但諧波分量非常多。這兩種輸出模式是差分貼片晶振的輸出邏輯，兩者的相位剛好相反，因此它們能夠組成更高性能的系統，同時還能消除共模噪聲。差分輸出（例如LVPECL，LVDS，HCSL) 可以滿足高速數據傳輸，應用于高速計算機，數字通信系統，雷達，測量儀器，頻率合成器等。
| 產品編碼 | 愛普生晶體 | 型號 | 頻率 | 頻率穩定性 | 尺寸 | 輸出波形 |
| X1G003691002100 | EPSON晶振 | VG-4512CA | 148.351600 MHz | JHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G003691002200 | EPSON晶振 | VG-4512CA | 148.500000 MHz | JHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G003691003400 | EPSON晶振 | VG-4512CA | 122.880000 MHz | GHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G003691011300 | EPSON晶振 | VG-4512CA | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G003691011400 | EPSON晶振 | VG-4512CA | 125.000000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G003691011500 | EPSON晶振 | VG-4512CA | 156.250000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G003691011600 | EPSON晶振 | VG-4512CA | 157.286400 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G003691013400 | EPSON晶振 | VG-4512CA | 153.600000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141100100 | EPSON晶振 | VG-4513CA | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141100200 | EPSON晶振 | VG-4513CA | 122.880000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141100400 | EPSON晶振 | VG-4513CA | 153.600000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141100600 | EPSON晶振 | VG-4513CA | 148.351648 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141100700 | EPSON晶振 | VG-4513CA | 153.600000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141101100 | EPSON晶振 | VG-4513CA | 122.880000 MHz | GHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141101200 | EPSON晶振 | VG-4513CA | 148.500000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141101300 | EPSON晶振 | VG-4513CA | 155.520000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141101400 | EPSON晶振 | VG-4513CA | 156.250000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141101700 | EPSON晶振 | VG-4513CA | 100.000000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141101800 | EPSON晶振 | VG-4513CA | 125.000000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141101900 | 石英晶振 | VG-4513CA | 155.520000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141102000 | EPSON晶振 | VG-4513CA | 156.250000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004141160200 | EPSON晶振 | VG-4513CA | 200.000000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL |
| X1G004151000300 | EPSON晶振 | VG-4513CB | 122.880000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL |
| X1G004151000400 | EPSON晶振 | VG-4513CB | 153.600000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL |
| X1G004151000700 | EPSON晶振 | VG-4513CB | 122.880000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL |
| X1G004151000900 | EPSON晶振 | VG-4513CB | 153.600000 MHz | GFCT | 5.00 x 3.20 x 1.30 mm | LV-PECL |
| X1G004151001300 | EPSON晶振 | VG-4513CB | 125.000000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL |
| X1G004151001600 | EPSON晶振 | VG-4513CB | 156.250000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL |
| X1G004541100300 | EPSON晶振 | VG7050EAN | 622.080000 MHz | CJGLPZ | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004541100500 | EPSON晶振 | VG7050EAN | 622.080000 MHz | CJGHPF | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004541100700 | EPSON晶振 | VG7050EAN | 622.080000 MHz | CJGLPF | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004551000300 | EPSON晶振 | VG7050EBN | 698.812335 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004551000400 | EPSON晶振 | VG7050EBN | 794.727753 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004551000700 | EPSON晶振 | VG7050EBN | 693.482990 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004551000800 | EPSON晶振 | VG7050EBN | 698.812300 MHz | CJGHCZ | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004561100300 | EPSON晶振 | VG7050ECN | 622.080000 MHz | CJGLPZ | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004561100500 | EPSON晶振 | VG7050ECN | 622.080000 MHz | CJGHPF | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1G004561100700 | EPSON晶振 | VG7050ECN | 622.080000 MHz | CJGLPF | 7.00 x 5.00 x 1.50 mm | LV-PECL |
| X1M000391001700 | EPSON晶振 | EV1409EAN | 1986.819000 MHz | CPENBA | 14.00 x 9.00 x 2.60 mm | LV-PECL |
