頻率：10~26MHZ
尺寸：5.0*3.2mm
EPSON晶振,溫補晶振,TG5032SBN晶振,X1G0045810085晶振,石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品5032晶振被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
|
型號 |
TG5032SBN晶振 |
|
|
輸出頻率范圍 |
10~26MHZ |
|
|
電源電壓范圍 |
2.7~5.5V |
|
|
電源電壓（Vcc） |
+3.3V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
CMOS |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生TCXO有源振蕩器型號列表:
愛普生TCXO有源振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG5032CBN
50.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-0.9 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 8.0 mA
+/-1ppm
TG5032CBN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 6.0 mA
+/-0.5ppm
TG5032CBN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
19.440000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032SBN
24.576000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032SBN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032SBN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032CBN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
TG5032SBN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
Product Number
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
X1G0045710095
TG5032CBN
50.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-0.9 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 8.0 mA
+/-1ppm
X1G0045710096
TG5032CBN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 6.0 mA
+/-0.5ppm
X1G0045710097
TG5032CBN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045710098
TG5032CBN
19.440000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045810085
TG5032SBN
24.576000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045810086
TG5032SBN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045810088
TG5032SBN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045810091
TG5032CBN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm
X1G0045810092
TG5032SBN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
Clipped sine wave
+/-1.0 ppm
-40 to +85 °C
+/-0.28 ppm
≤ 5.0 mA
+/-0.5ppm

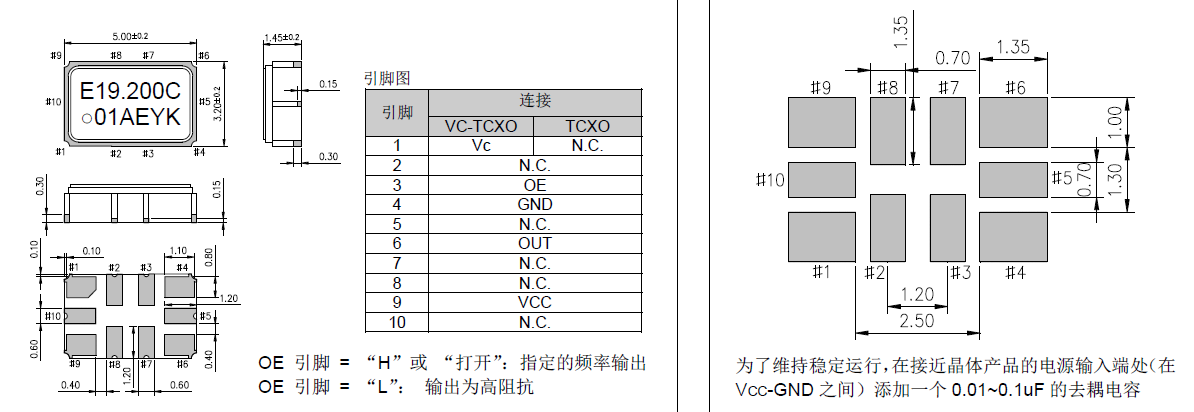

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于有源石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。 EPSON晶振,溫補晶振,TG5032SBN晶振,X1G0045810085晶振
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存石英晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
機械振動的影響:當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,,石英晶振,有源晶振環保型原材料,減少5032mm有源晶振生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.EPSON晶振,溫補晶振,TG5032SBN晶振,X1G0045810085晶振
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司,貼片型TCXO晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進5032低抖動晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠將方針與各自工作職責完全結合的培訓.
