頻率：32.768KHZ

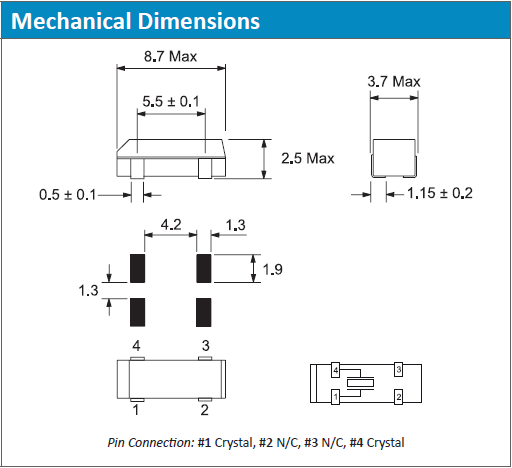

尺寸：8.7*3.7mm
Quarztechnik晶振,石英晶振,QTTP8晶振，32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
QUARZTECHNIK晶振公司作為德國振蕩石英晶體和振蕩器制造商已有50多年的歷史，我們生產各種產品 - 從通道晶體，振蕩石英晶體和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用，如用于制造振蕩器和壓力，溫度和質量敏感傳感器元件的精密晶體。
石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.QTTP8晶振,8038mm貼片晶振,32.768K低頻石英晶振
|
Quarztechnik晶振 |
單位 |
QTTP8晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作溫度 |
T_use |
- 40 to + 85°C |
標準溫度 |
|
激勵功率 |
DL |
1μW max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
-0.034 ± 0.008ppm/D ºC² |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6pF, 12.5pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
輻射
晶振產品暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.Quarztechnik晶振,石英晶振,QTTP8晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑. (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.QTTP8晶振,8038mm貼片晶振,32.768K低頻石英晶振
Quarztechnik晶振,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.推進了環境考慮的四腳陶瓷表面晶振產品和服務的產品和服務.為了提供社會,努力維護地球環境.遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.
Quarztechnik晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動,地球溫暖化防止及循環型社會的實現貢獻.與采購單位、供應商等的客戶合作,溫室效應氣體削減,資源的有效利用,努力對晶振,8038晶振的化學物質的管理強化等.QTTP8晶振,8038mm貼片晶振,32.768K低頻石英晶振
地域社會環境保全活動及生物多樣性保全活動的參加,環境搭配等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.這個環境方針是根據文件等的全體職員以及共同工作的人們.按照這個環境方針,設定8038石英晶體諧振器環境目的和目標,確實是落實,對其進行重新評估,努力持續改善. Quarztechnik晶振,石英晶振,QTTP8晶振
