頻率：32.768KHZ

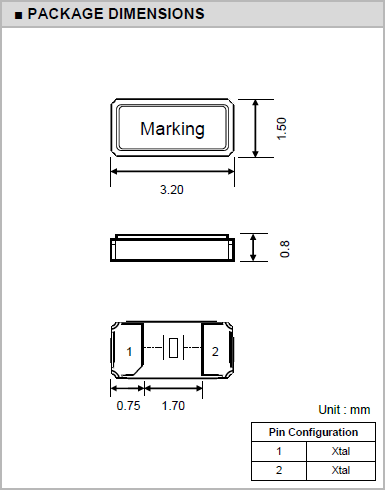

尺寸：3.2*1.5mm
Transko晶振,貼片晶振,CS31晶振，小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
Transko Electronics，Inc. 不斷致力于持續改進。Transko電子公司認識到這一點員工的發展以及他們的支持是實現OSC晶振產品質量始終如一，最終達到客戶滿意度的最重要因素。對此政策的承諾幾乎涉及Transko Electronics，Inc. 業務及其員工的各個方面。本政策的目標是通過實施質量手冊，質量程序和工作指令中記錄的系統來實現的。質量方針和相關的質量目標在每次管理評審會議中制定并審核，并且由我們組織的各級進行傳達和理解- 以實現本質量方針目標的持續適宜性和有效性。
石英晶振真空退火技術:晶振高真空退火處理是消除貼片石英晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.CS31晶振,3215系列SMD晶振,32.768無源晶體
|
Transko晶振 |
單位 |
CS31晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ~ 125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ~ 85°C |
標準溫度 |
|
激勵功率 |
DL |
0.1µW typ. 1.0µW max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
-0.034ppm ±0.006 ppm / ºC 2 |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.Transko晶振,貼片晶振,CS31晶振
SMD產品
SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.CS31晶振,3215系列SMD晶振,32.768無源晶體
Transko晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,無線近距離連接諧振器，石英晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.Transko晶振,貼片晶振,CS31晶振
Transko石英晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治無線網絡石英晶振工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.CS31晶振,3215系列SMD晶振,32.768無源晶體
Transko晶振減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的32.768K小體積貼片晶振產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
