頻率：7.000MHz ~ 200.000MHz

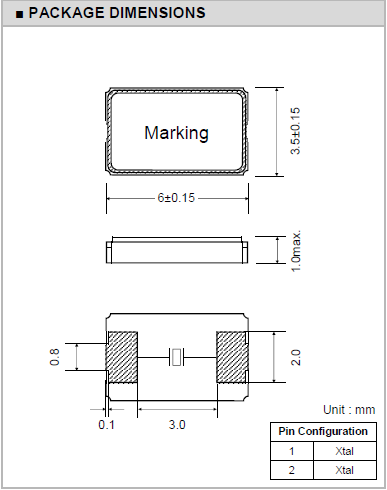

尺寸：6.0*3.5mm
Transko晶振,貼片晶振,CS63C晶振，二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
Transko電子公司認識到這一點員工的發展以及他們的支持是實現石英晶體振蕩器產品質量始終如一，最終達到客戶滿意度的最重要因素。對此政策的承諾幾乎涉及Transko Electronics，Inc. 業務及其員工的各個方面。本政策的目標是通過實施質量手冊，質量程序和工作指令中記錄的系統來實現的。質量方針和相關的質量目標在每次管理評審會議中制定并審核，并且由我們組織的各級進行傳達和理解- 以實現本質量方針目標的持續適宜性和有效性。
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.CS63C晶振,6035兩腳石英貼片晶振,陶瓷面無源諧振器
|
Transko晶振 |
單位 |
CS63C晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
7.000MHz ~ 200.000MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ~ 125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ~ 85°C |
標準溫度 |
|
激勵功率 |
DL |
300µW max |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10ppm ~ ±50ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10ppm ~ ±50ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的推薦封裝.Transko晶振,貼片晶振,CS63C晶振
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.CS63C晶振,6035兩腳石英貼片晶振,陶瓷面無源諧振器
Transko晶振集團將有效率的使用自然資源和能源,以便從陶瓷貼片二腳封裝晶振源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.Transko晶振集團消除事故和環境方面的偶發事件,減少晶體諧振器、無源晶振，普通晶體振蕩器(SPXO)材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.Transko晶振,貼片晶振,CS63C晶振
Transko晶振減少污染物排放,對不可再生的資源進行有效利用.減少6035兩腳貼片晶振廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.CS63C晶振,6035兩腳石英貼片晶振,陶瓷面無源諧振器
