頻率：16~60MHZ
尺寸：2.5*2.0mm
威爾威晶振,TC05低抖動溫補晶振,TCT5-16000X-CNB3RX晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
威爾威晶振,TC05低抖動溫補晶振,TCT5-16000X-CNB3RX晶振,Wi2wi晶振該公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接晶振解決方案，全球導航衛星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi的石英晶振產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。
威爾威晶振,TC05低抖動溫補晶振,TCT5-16000X-CNB3RX晶振,Wi2wi晶振公司（“Wi2Wi”或“公司”），全球領先的端到端無線連接解決方案開發商和制造商，高精度頻率控制，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫度補償晶體晶振系列（TCXO），即TCH系列，這是其產品組合的進一步發展前景。

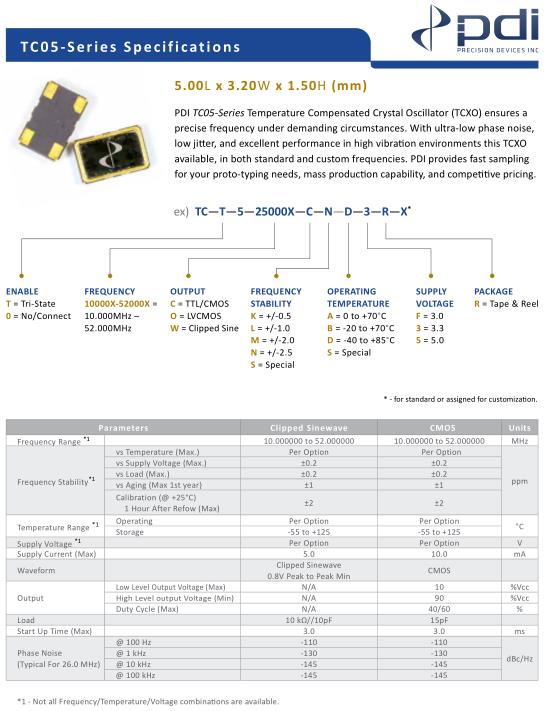

| Parameters -Wi2Wi晶振-TC05晶振 | Clipped Sinewave | CMOS | Units | |
| Frequency Range *1 | 10.000000 to 52.000000 | 10.000000 to 52.000000 | MHz | |
| Frequency Stability *1 | vs Temperature (Max.) | Per Option | Per Option | ppm |
| vs Supply Voltage (Max.) | ±0.2 | ±0.2 | ||
| vs Load (Max.) | ±0.2 | ±0.2 | ||
| vs Aging (Max 1st year) | ±1 | ±1 | ||
|
Calibration (@ +25°C) 1 Hour After Refow (Max) |
±2 | ±2 | ||
| Temperature Range *1 | Operating | Per Option | Per Option | °C |
| Storage | -55 to +125 | -55 to +125 | ||
| Supply Voltage *1 | Per Option | Per Option | V | |
| Supply Current (Max) | 5.0 | 10.0 | mA | |
| Waveform |
Clipped Sinewave 0.8V Peak to Peak Min |
CMOS | ||
| Output | Low Level Output Voltage (Max) | N/A | 10 | %Vcc |
| High Level output Voltage (Min) | N/A | 90 | %Vcc | |
| Duty Cycle (Max) | N/A | 40/60 | % | |
| Load | 10 kΩ//10pF | 15pF | ||
| Start Up Time (Max) | 3.0 | 3.0 | ms | |
|
Phase Noise (Typical For 26.0 MHz) |
@ 100 Hz | -110 | -110 | dBc/Hz |
| @ 1 kHz | -130 | -130 | ||
| @ 10 kHz | -145 | -145 | ||
| @ 100 kHz | -145 |
-145 |
||
超聲波清洗
(1)使用AT-切割晶體和表面聲波9SAW)諧振器/聲表面濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下,晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.威爾威晶振,TC05低抖動溫補晶振,TCT5-16000X-CNB3RX晶振.
(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為32.768K晶體可能受到破壞.
(3)請勿清洗開啟式產品
(4)對于可清洗產品,應避免使用可能對石英晶體諧振器產生負面影響的清洗劑或溶劑等.
(5)焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響晶振的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶振.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.
機械振動的影響
當進口5032有源晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英貼片晶體、有源晶體原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.
Wi2wi晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來石英晶體諧振器、普通晶體振蕩器（SPXO）,石英晶振生產制造中所產生的污染.
Wi2Wi石英晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
威爾威晶振,TC05低抖動溫補晶振,TCT5-16000X-CNB3RX晶振,Wi2Wi晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶體,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
