日本電波NH14M09TB通信高精度晶體振蕩器

來源：龍湖電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2019-06-27 18:27:33【大中小】

分享到：

“日本電波工業株式會社(NDK)”為世界最大的石英晶振生產企業之一,同時其在中國蘇州建立的工廠也為中國同類企業中生產規模最大.為石英晶體諧振器,石英晶體振蕩器,石英晶體濾波器,聲表面波濾波器和光學低通濾波器等,被廣泛用于移動通信,辦公自動化,家電,汽車電子等領域.目前移動通信和汽車電子市場的市場份額均為世界第一,

規格

型名		NH14M09TB

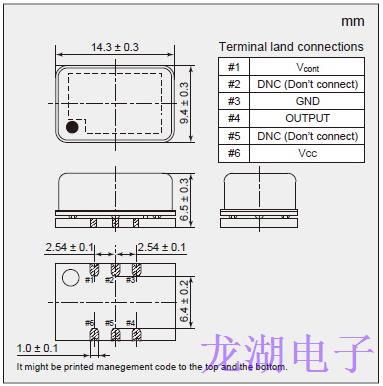

尺寸大小 (L × W × H : mm)		14.3 × 9.4 × 6.5
額定頻率 fnom (MHz)		19.2
電源電壓 VCC (V)		+3.3
負載阻抗 CL (pF)		15
工作溫度范圍 (*1) Topr (°C)		-40 to +85
保存溫度范圍 Tstr (°C)		-40 to +85
消耗電力 PCC (W)	起動時	Max. 2.0
消耗電力 PCC (W)	穩定時, at +25°C	Max. 1.0
頻率偏差 Δf/fnom	at +25°C, Vcont=Center, 出貨時點	Max. ± 500 × 10-9
頻率溫度特性 Δf/f	在工作溫度范圍下	Max. ±30×10-9
電源電壓變動的頻率特性 Δf/f	VCC ± 5%	Max. ± 5×10-9
老化率 Δf/f	以接入電源30日后的頻率為基準	Max. ± 3 × 10-9 / day
老化率 Δf/f	以接入電源30日后的頻率為基準	Max. ± 300 × 10-9 / year
穩定化時間 (min.)	在+25°C下，以通上電源60分鐘后的頻率為基準來調整頻率偏差至指定偏差以內所需的時間	Max. 5 / within ± 60 × 10-9
頻率可變范圍 Δf/f		Vcont = +1.65V ± 1.65V
頻率可變范圍 Δf/f		Min. ± 2 × 10-6
輸出電壓		LVCMOS VOL : Max. +0.4 V VOH : Min. +2.4 V
波形對稱 (%)	at +1.65V	45 to 55
規格料號		NSC5213A
