頻率：7.3728MHZ~48.000MHZ

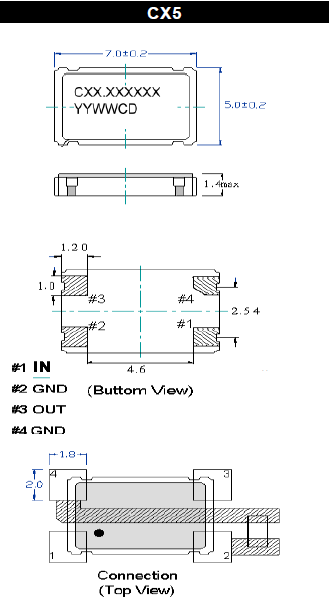

尺寸：7.0*5.0mm
Cardinal晶振,石英晶振,CX5晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,達到了無鉛焊接的高溫回流溫度曲線的標準.
Cardinal的定價和交付時間在石英晶體元件行業中最具競爭力。銷售代表，分銷商和專門的內部銷售部門專注于提供高水平的服務以滿足您的需求。紅衣主教的區別不僅僅是我們的產品范圍或我們的技術能力。您可以信賴的穩定可靠的性能是我們公司與眾不同之處。
石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體諧振器來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.CX5晶振,兆級貼片石英晶振,無線網絡晶振
|
Cardinal晶振 |
單位 |
CX5晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
7.3728MHZ~48.000MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C to +125°C |
裸存 |
|
工作溫度 |
T_use |
-10°C ~ +70°C |
標準溫度 |
|
激勵功率 |
DL |
50 µW Max |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
± 50 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
± 50 |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.CX5晶振,兆級貼片石英晶振,無線網絡晶振
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的推薦封裝.Cardinal晶振,石英晶振,CX5晶振
Cardinal晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,四腳焊接貼片晶振產品不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則.
Cardinal晶振公司事業石英晶振廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色貼片7050四腳晶振產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.Cardinal晶振,石英晶振,CX5晶振
Cardinal晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保5x7石英貼片晶振工作場所安全、實施員工健康管理’一直是Cardinal晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.CX5晶振,兆級貼片石英晶振,無線網絡晶振
