頻率：6,0 ~ 160,0 MHz

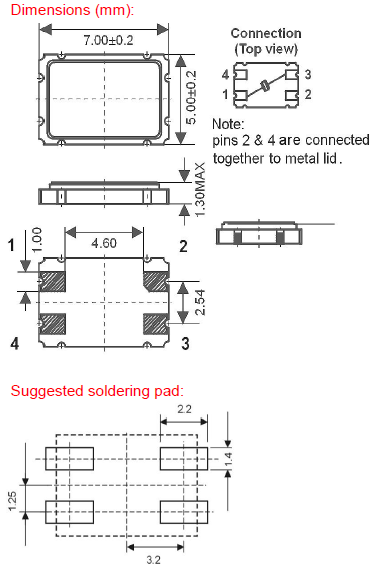

尺寸：7.0*5.0mm
Geyer晶振,貼片晶振,KX - 13晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
作為一個可靠的，成功的合作伙伴，我們非常重視在開發階段與客戶的密切合作。這使我們能夠確保我們能夠為您提供您想要的和需要的無源晶振。此外，我們的全球銷售網絡可在短交貨期內保證GEYER ELECTRONIC產品在全球范圍內的可用性。經濟和以客戶為導向的物流概念，如看板和船到貨確保貨物從我們的場地到您的制造現場的順暢流動。
石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.KX-13晶振,5070體積諧振器,貼片無源石英晶振
|
Geyer晶振 |
單位 |
KX - 13晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
6,0 ~ 160,0 MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ~ +125°C |
裸存 |
|
工作溫度 |
T_use |
-20° ~ +70°C |
標準溫度 |
|
激勵功率 |
DL |
0,05 mW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
± 30 ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
± 10 ~ ± 30 ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
10 ~ 20 pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
輻射
晶振產品暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.KX-13晶振,5070體積諧振器,貼片無源石英晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.Geyer晶振,貼片晶振,KX - 13晶振
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.
每個封裝類型的注意事項
(1)陶瓷包裝產品與SON產品
在焊接陶瓷晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂).尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
Geyer晶振重視貼片7050四腳晶振污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效. 我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務. 對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
Geyer晶振減少污染物排放,對不可再生的資源進行有效利用.減少SMD晶體諧振器廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.KX-13晶振,5070體積諧振器,貼片無源石英晶振
Geyer晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,7050石英晶體、有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.Geyer晶振,貼片晶振,KX - 13晶振
