頻率：13~27.456MHZ

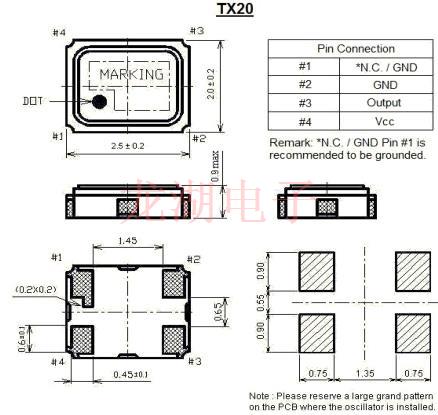

尺寸：2.5*2.0mm
TX20手機溫補晶振,ITTI晶體,TX202.5-3085-24.000晶振,溫度補償晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM-2.0PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
TX20手機溫補晶振,ITTI晶體,TX202.5-3085-24.000晶振,ITTI通過其工程，質量和生產知識以及專業知識來確定哪個工廠具有生產特定SMD晶振產品的基本優勢。反過來，通過與各自工廠的廣泛努力，ITTI晶振的工程師與工廠的人員一起能夠微調專用工廠的生產和時間表，以確保低成本及時的高質量生產率，從而為您，我們的客戶提供世界一流的產品。
這只是ITTI故事的一部分，另一個激動人心的方面是我們的自定義功能。在許多情況下，現成的貼片晶振產品根本無法按照您的期望執行系統中的給定任務，并且現有產品的調整就足夠了，或者可能需要完整的定制部件。這是美國ITTI有源晶振擅長的地方。我們的工程和制造人員會仔細檢查您的要求，并為您的應用提供最具成本效益的解決方案，就像我們使用標準產品一樣。無論多么簡單或復雜，您的確切要求就是我們的挑戰。
|

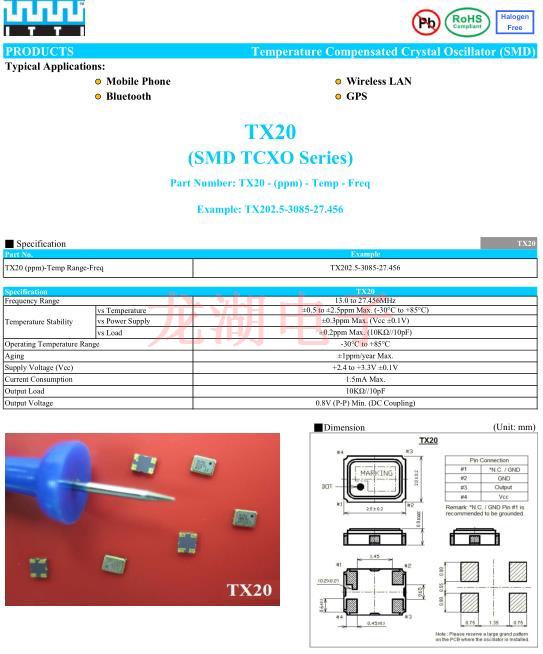

■ Specification TX20 Part No. Example |
|||||
| TX20 (ppm)-Temp Range-Freq | TX202.5-3085-27.456 | ||||
 Specification
|
|||||
| Frequency Range | 13.0 to 27.456MHz | ||||
| Temperature Stability | vs Temperature | ±0.5 to ±2.5ppm Max. (-30°C to +85°C) | |||
| vs Power Supply | ±0.3ppm Max. (Vcc ±0.1V) | ||||
| vs Load | ±0.2ppm Max. (10K?//10pF) | ||||
| Operating Temperature Range | -30°C to +85°C | ||||
| Aging | ±1ppm/year Max. | ||||
| Supply Voltage (Vcc) | +2.4 to +3.3V ±0.1V | ||||
| Current Consumption | 1.5mA Max. | ||||
| Output Load | 10K?//10pF | ||||
| Output Voltage | 0.8V (P-P) Min. (DC Coupling) | ||||
有源晶體振蕩器和實時時鐘模塊
所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.TX20手機溫補晶振,ITTI晶體,TX202.5-3085-24.000晶振.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近高頻晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
激勵功率
在晶體單元上施加過多驅動力,會導致石英低耗能晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則貼片晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、有源晶振原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.
ITTI晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來石英晶體諧振器、普通石英晶體振蕩器（SPXO）,壓控溫補晶振生產制造中所產生的污染.ITTI晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.TX20手機溫補晶振,ITTI晶體,TX202.5-3085-24.000晶振.
ITTI晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,有源晶體晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
