頻率：32.768KHZ
尺寸：3.2x1.5mm
精工控股株式會社精工晶振用多樣的技術支持高度發展的社會和產業
1.用精密加工技術支持社會發展：精工運用源自腕表制造的精密加工技術,制造從醫療儀器到汽車、手機的廣泛領域的精密零件,支持社會發展.
“Q-SC32S0320570CADF”運用通過制造鐘表所積累的精密加工技術,我們還提供石英晶振,有源晶振,壓控振蕩器,精密切削零件產品,被廣泛的應用于硬盤驅動器零件、醫療器械、照相機、電機和手機等各種領域.此外,我們還生產溫補晶振,石英晶體振蕩器,ABS剎車零件、發動機、變速器零件等汽車配件,以及數碼相機的快門等產品.除此以外,我們生產的機床產品凝聚了精工在金屬加工領域所積累的高度工藝,得到了眾多汽車零件廠商的青睞,為其高精度的生產制造貢獻著自己的力量.
2.帶來安心感、提高生產率的可靠技術：產業用打印機的核心零件、有源晶振,壓控振蕩器,貼片晶振,噴墨打印頭在建材及紡織產業發揮作用,依靠熱能進行印刷的熱敏式打印機原理在POS收款機和測量設備等領域得到廣泛應用.
“Q-SC32S0320570CADF”噴墨打印頭將油墨的微小液滴直接噴到對象物上進行打印,是產業用噴墨打印機的核心零件,以廣告牌產業為代表,也為提高建材產業、紡織品產業的生產效率及質量持續做出巨大貢獻.此外,通過對熱感應紙加熱進行打印的熱敏式打印機原理發揮其小型、強大靜音性能、易于維護等特點,廣泛應用于POS收銀機和結算終端、醫療與測量儀器等我們身邊的廣泛用途.
精工晶振,SC-32S晶振,32.768K晶振,SC-32T晶振,“Q-SC32S0320570CADF”日本進口石英晶體諧振器,愛普生晶振,KDS晶體,西鐵城晶振,精工晶體,日本進口的32.768KHz系列晶振產品多元化,外觀尺寸有多項選擇,并且支持無源以及有源晶振應用,有一個很棒的是幾個知名晶振品牌之間產品可以交替替換,比如愛普生的FC-135,西鐵城的CM315D,精工的SC320S,KDS的DST310S這四款的32.768K外觀尺寸3.2*1.5*0.75mm均是一致,產品頻率,精度,負載都可以達到相同,所以消費者在使用方面得到很到的保障,這幾款產品本身使用無鉛化,卷帶SMD包裝,產品一般應用在智能手機,控制模組,GPS導航模塊,小型藍牙對接產品等設備.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
|
精工晶振規格 |
單位 |
SC-32S晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
精工晶振規格 |
單位 |
SC-32T晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

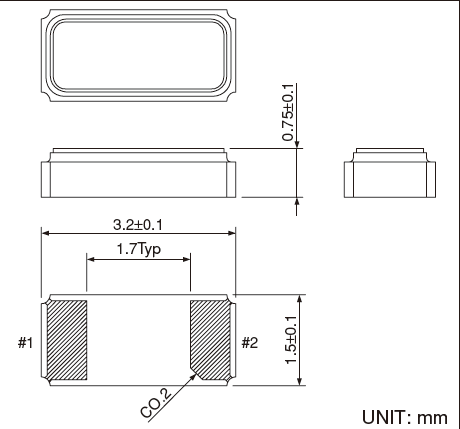

SC-32S晶振尺寸圖:

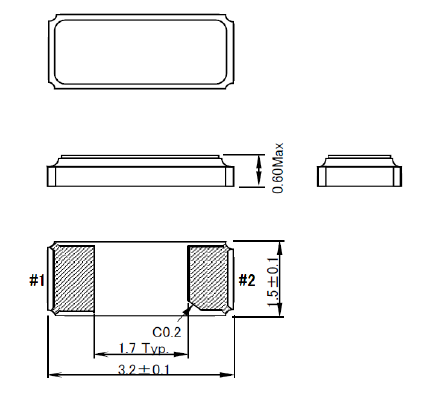

SC-32T晶振尺寸圖:
“Q-SC32S0320570CADF”石英晶體振蕩器和實時時鐘模塊：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.精工晶振,SC-32S晶振,32.768K晶振,SC-32T晶振
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
“Q-SC32S0320570CADF”精工控股株式會社精工晶振石英事業部的所有石英晶振, 32.768K鐘表晶振, 石英晶體諧振器,石英晶體均通過了SII綠化商品的認證.
1.制定環境目標,有計劃地確認實行結果,進而得到持續的改善.
2.遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項,致力于預防環境污染.
3.在從石英晶體諧振器,石英晶體,32.768K,時鐘晶體,壓電石英晶體的制造到銷售的全生命周期中,力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放.以此為保全生物多樣性做貢獻.
4.與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.
5.向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
