頻率：100MHZ
尺寸：5.00x3.20x1.40mm
愛普生低抖動振蕩器,X1M0004610002,XG5032HAN有源晶振,6G模塊差分晶振，尺寸為5.00x3.20x1.40mm，頻率100MHZ，輸出邏輯HCSL，HCSL輸出差分晶振，差分貼片晶振，愛普生差分晶振，進口差分晶振，低抖動差分晶振，低耗能差分振蕩器，低電壓差分晶振，低相位差分晶振，100MHZ差分晶振，高性能差分晶振，高品質差分晶振，6G藍牙模塊差分晶振，儀器設備差分晶振。
差分晶振一般是LVDS、LVPECL，HCSL等信號，需要兩根線輸出。優點是抗干擾能力強，缺點是布線需注意。
1）電平幅度大，信號高低電平之間的轉換時間長，不適用于傳輸頻率達到100MHZ以上的信號
2）輸出信號為單端信號（一條線），傳輸路徑受到干擾，不利于長線傳輸
3）功耗大，大家都知道TTL器件的靜態功耗較大，即使靜態功耗小的CMOS器件，由于電平擺幅寬，其動態功耗也偏大。愛普生低抖動振蕩器,X1M0004610002,XG5032HAN有源晶振,6G模塊差分晶振.
愛普生低抖動振蕩器,X1M0004610002,XG5032HAN有源晶振,6G模塊差分晶振，尺寸為5.00x3.20x1.40mm，頻率100MHZ，輸出邏輯HCSL，HCSL輸出差分晶振，差分貼片晶振，愛普生差分晶振，進口差分晶振，低抖動差分晶振，低耗能差分振蕩器，低電壓差分晶振，低相位差分晶振，100MHZ差分晶振，高性能差分晶振，高品質差分晶振，6G藍牙模塊差分晶振，儀器設備差分晶振。
差分晶振一般是LVDS、LVPECL，HCSL等信號，需要兩根線輸出。優點是抗干擾能力強，缺點是布線需注意。
1）電平幅度大，信號高低電平之間的轉換時間長，不適用于傳輸頻率達到100MHZ以上的信號
2）輸出信號為單端信號（一條線），傳輸路徑受到干擾，不利于長線傳輸
3）功耗大，大家都知道TTL器件的靜態功耗較大，即使靜態功耗小的CMOS器件，由于電平擺幅寬，其動態功耗也偏大。愛普生低抖動振蕩器,X1M0004610002,XG5032HAN有源晶振,6G模塊差分晶振.

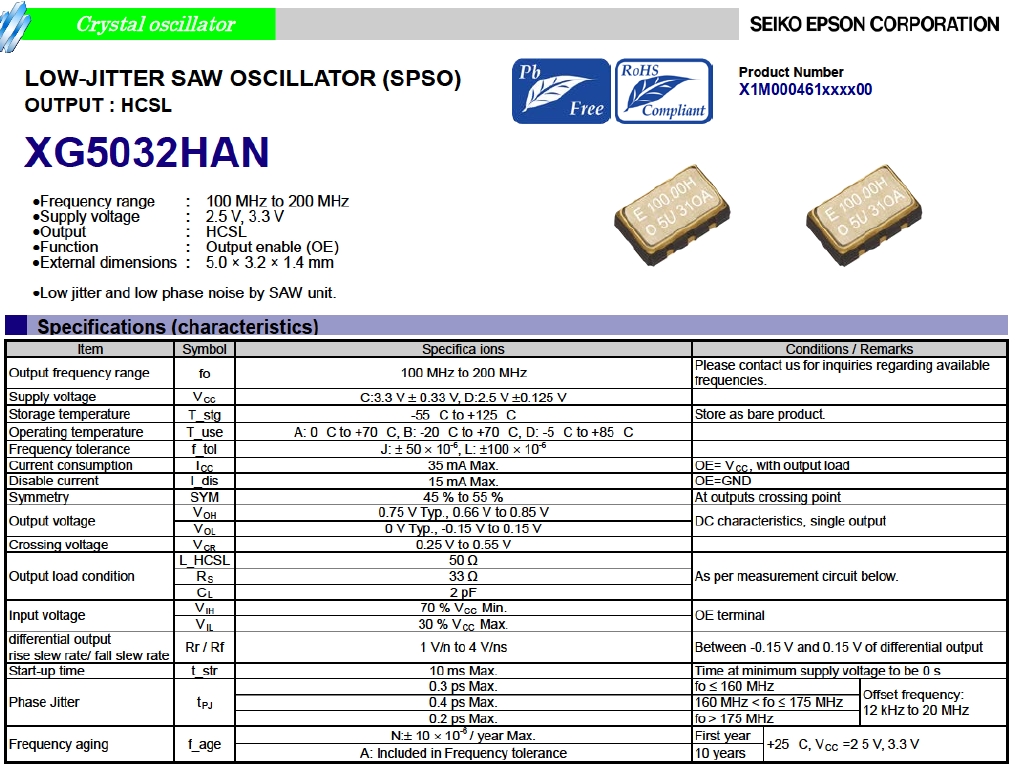

愛普生低抖動振蕩器,X1M0004610002,XG5032HAN有源晶振,6G模塊差分晶振 參數表
| Item | Symbol | Specifications | Conditions / Remarks | |
|---|---|---|---|---|
| Output frequency range | f0 | 100MHz | Please contact us for inquiries regarding available frequencies. | |
| Supply voltage | VCC |
C : 3.3V ± 0.33V D : 2.5V ± 0.125V |
||
| Storage temperature | T_stg | -55°C to +125°C | Store as bare product. | |
| Operating temperature *1 | T_use |
A : 0°C to +70°C B : -20°C to +70°C D : -5°C to +85°C |
||
| Frequency tolerance *1 | f_tol |
J : ± 50 × 10-6 L : ±100 × 10-6 |
||
| Current consumption | ICC | 35mA Max. | OE = VCC , with output load | |
| Disable current | I_dis | 15mA Max. | OE = GND | |
| Symmetry | SYM | 45% to 55% | at outputs crossing point | |
| Output voltage | VOH | 0.75 V Typ. , 0.66V to 0.85V | DC characteristics,Single output | |
| VOL | 0 V Typ. , -0.15V to 0.15V | |||
|
Crossing Voltage |
Vcr | 0.25V to 0.55V | ||
| Input voltage | VIH | 70% VCC Min. | OE terminal | |
| VIL | 30% VCC Max. | |||
|
differential output rise slew rate/ fall slew rate |
Rr / Rf | 1V/n to 4V/ns | Between -0.15% and 0.15 defferential output | |
| Start-up time | t_str | 10ms Max. | Time at minimum supply voltage to be 0s | |
| Phase Jitter | tPJ | 0.3ps Max. | f0 ≦ 160 MHz |
Offset frequency: 12kHz to 20MHz |
| 0.4ps Max. | 160 MHz < f0 ≦ 175 MHz | |||
| 0.2ps Max. | f0 > 175 MHz | |||
| Frequency aging | f_aging | ± 10 × 10-6 / year Max. | First year |
+25°C , First year VCC = 2.5V , 3.3V |
| A : Included in Frequency tolerance | 10years | |||

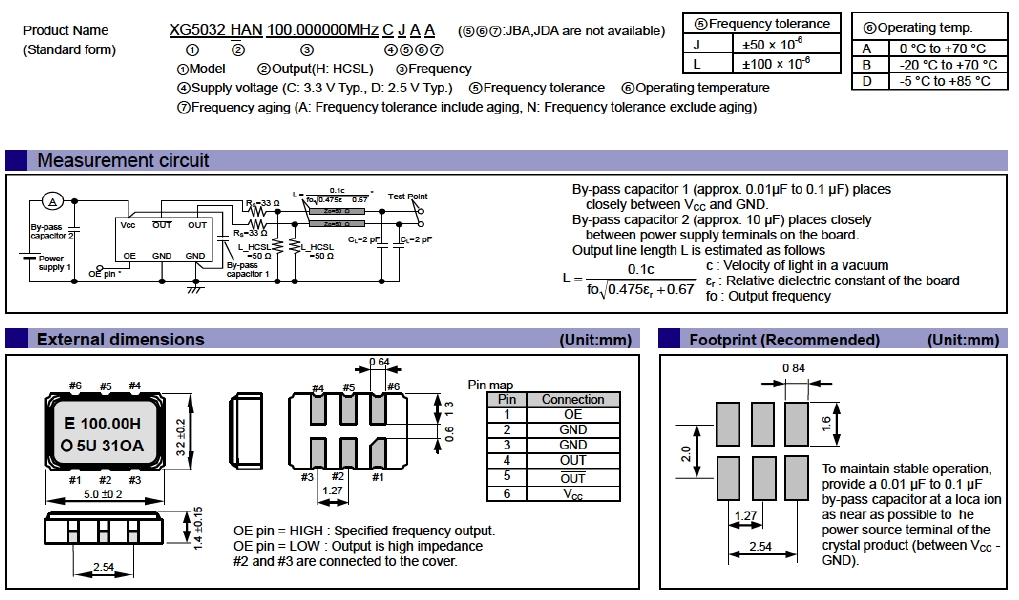

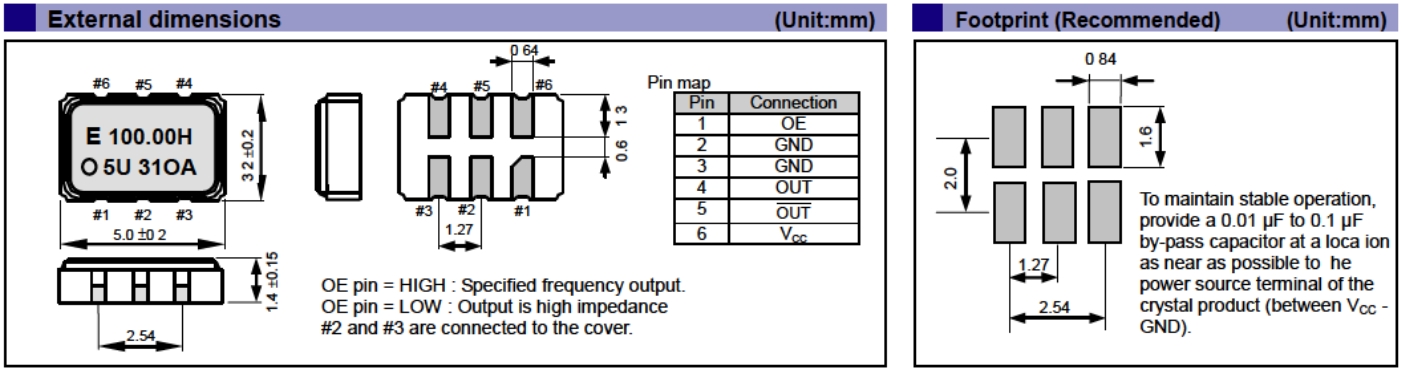

愛普生低抖動振蕩器,X1M0004610002,XG5032HAN有源晶振,6G模塊差分晶振 尺寸圖
OSC晶振產品特性：
頻率范圍 100MHz ~ 200MHz
電源電壓 2.5 v Typ。/ 3.3V類型
輸出 HCSL
函數 輸出啟用(OE)
外形尺寸 5.0 × 3.2 × 1.4mm
低抖動和低相位噪聲的SAW單元。
更多相關日本愛普生晶振型號
| 編碼 | 品牌 | 型號 | 頻率 | 尺寸 | 輸出方式 | 電源電壓 | 工作溫度 |
| X1M0000910001 | 愛普生晶振 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
| X1M0000910002 | 愛普生晶振 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
| X1M0000910003 | 愛普生晶振 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
| X1M0000910004 | 愛普生晶振 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | -5 to 85 °C |
| X1M0000910005 | 愛普生晶振 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | -20 to 70 °C |
| X1M0000910006 | 愛普生晶振 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
| X1M0000910007 | 愛普生晶振 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | -5 to 85 °C |
| X1M0000910008 | 愛普生晶振 | EG-2102CA | 156.250000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
| X1M0000910009 | 愛普生晶振 | EG-2102CA | 312.500000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
| X1M0000910010 | 愛普生晶振 | EG-2102CA | 322.265625 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | -5 to 85 °C |
| X1M0001010002 | 愛普生晶振 | EG-2121CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0004310004 | 愛普生晶振 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004310006 | 愛普生晶振 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004310007 | 愛普生晶振 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | 0 to 70 °C |
| X1M0004310008 | 愛普生晶振 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004310009 | 愛普生晶振 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -20 to 70 °C |
| X1M0004310010 | 愛普生晶振 | MG7050HAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -20 to 70 °C |
| X1M0004310011 | 愛普生晶振 | MG7050HAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -20 to 70 °C |
| X1M0004610001 | 愛普生晶振 | XG5032HAN | 100.000000 MHz | 5.00 x 3.20 x 1.40 mm | HCSL | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0004610002 | 愛普生晶振 | XG5032HAN | 100.000000 MHz | 5.00 x 3.20 x 1.40 mm | HCSL | 2.970 to 3.630 V | 0 to 70 °C |
| X1M0004610003 | 愛普生晶振 | XG5032HAN | 100.000000 MHz | 5.00 x 3.20 x 1.40 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004610006 | 愛普生晶振 | XG5032HAN | 100.000000 MHz | 5.00 x 3.20 x 1.40 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
