頻率：32.768KHZ

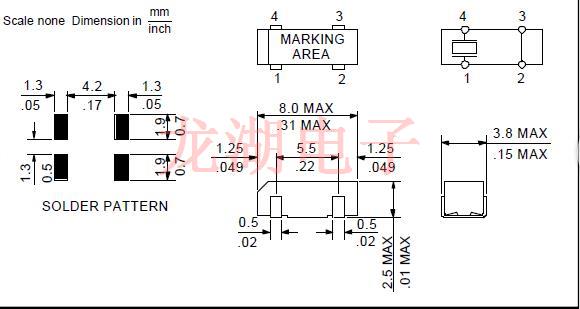

尺寸：8.0*3.8mm
RSM200S陶瓷諧振器,盧柏進口晶振,RSM-200S-32.768-12.5-TR晶體，貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
美國Rubyquartz晶振擁有完整的諧振器與振蕩器產線-RUBYQUARTZ晶振公司是美國有名的頻率控制元件制造商,在各大用戶眼里,是一家注重服務與質量的晶振品質.
RSM200S陶瓷諧振器,盧柏進口晶振,RSM-200S-32.768-12.5-TR晶體，擁有非常專業的頻率元件設計與制造技術，其經營理念與生產概念領先許多業界的制造商，產品類型也比較完整。旗下量產的石英組件包括石英晶體諧振器，32.768K晶振，無源晶振，石英晶體，OCXO恒溫晶振，VCXO壓控晶振，TCXO溫補晶振，差分晶振等，其他不同材質的頻率元件還有陶瓷晶振和SAW濾波器，所有產品都符合歐盟協會要求的ROHS指令，經過相關部門的檢測，生產車間與環境是標準的無塵干凈化，污染排放達到標準，積極保護資源并防止污染，質量控制規范,長期堅持保證高標準的品質，確保定期評估全部質量要求，讓客戶滿意度保持在100%。

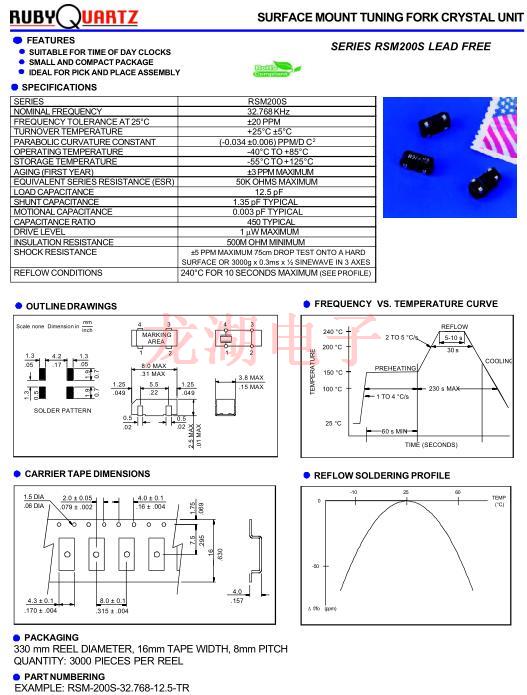

| SERIES | RSM200S |
| NOMINAL FREQUENCY | 32.768 KHz |
| FREQUENCY TOLERANCE AT 25°C | ±20 PPM |
| TURNOVER TEMPERATURE | +25°C ±5°C |
| PARABOLIC CURVATURE CONSTANT | (-0.034 ±0.006) PPM/D C2 |
| OPERATING TEMPERATURE | -40°C TO +85°C |
| STORAGE TEMPERATURE | -55°C TO +125°C |
| AGING (FIRST YEAR) | ±3 PPM MAXIMUM |
| EQUIVALENT SERIES RESISTANCE (ESR) | 50K OHMS MAXIMUM |
| LOAD CAPACITANCE | 12.5 pF |
| SHUNT CAPACITANCE | 1.35 pF TYPICAL |
| MOTIONAL CAPACITANCE | 0.003 pF TYPICAL |
| CAPACITANCE RATIO | 450 TYPICAL |
| DRIVE LEVEL | 1 mW MAXIMUM |
| INSULATION RESISTANCE | 500M OHM MINIMUM |
| SHOCK RESISTANCE |
±5 PPM MAXIMUM 75cm DROP TEST ONTO A HARD SURFACE OR 3000g x 0.3ms x ½ SINEWAVE IN 3 AXES |
| REFLOW CONDITIONS |
240°C FOR 10 SECONDS MAXIMUM (SEE PROFILE) |
有源晶體振蕩器和實時時鐘模塊
所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近高頻晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.RSM200S陶瓷諧振器,盧柏進口晶振,RSM-200S-32.768-12.5-TR晶體.
激勵功率
在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則貼片無源晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、有源石英晶振原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.
RUBYQUARTZ晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來石英晶體諧振器、普通石英晶體振蕩器（SPXO）,壓控溫補晶振生產制造中所產生的污染.RSM200S陶瓷諧振器,盧柏進口晶振,RSM-200S-32.768-12.5-TR晶體.
RUBYQUARTZ晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
RUBYQUARTZ晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,進口晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
